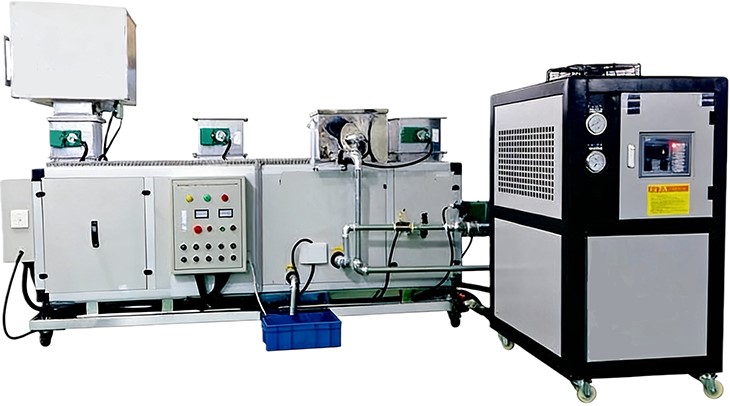

SBKT-1組合式空調機組實訓裝置

1.裝置形式

組合式空調機組實訓裝置采用模塊化設計，箱體采用分段組裝板式結構，可以根據需要選取不同的功能段進行組合，便于組裝、調試、實訓、拆解。包括空調機組、空氣處理系統、冷卻水系統、自動控制系統、設備監控等。

2.技術要求

（1）外形尺寸：約5000mm×1500mm×1800mm（長×寬×高）；

（2）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；

（3）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%；

（4）系統容量：≥10kW；

（5）箱體段：雙層壁板結構、內層為鍍鋅鋼板、外層彩色復合鋼板，中間采用30-50mm厚無氟聚氨酯封閉作為保溫材料，配套304不銹鋼底座，底座帶有4個帶剎車萬向輪，方便于設備移動。

（6）空調機組由壓縮機、蒸發器、儲液器、風冷凝器、水冷凝器、節流裝置、電磁閥、測量儀表、傳感器等組成。

（7）冷卻水系統由水泵、水箱、閥部件、管路、測量儀表、傳感器等組成。

（8）空氣處理系統由過濾段、表冷段、加濕段、加熱段、新回風混合段、風機段、消聲段、風管等各功能段組成。

（9）自動控制系統由控制柜、電源控制器、PLC可編程控制器、數據采集模塊控制開關、狀態指示燈、儀表、工業組態軟件等組成。

（10）實訓裝置有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準。

（11）實訓裝置內的元器件采用市場主流品牌，符合國家安全標準，結構緊湊，效率高，運轉平穩、操作簡便、使用壽命長。

（12）設備監控：預留接口，可通過串口線接口到綜合監控電腦上，受綜合監控系統監控（可以把運行狀態的數據輸出出來讓電腦監控）。

3.實訓科目

實訓裝置至少能夠?qū)崿F(xiàn)以下實訓科目：

（1）組合式空調機組各組段結構、功能及工作原理演示；

（2）組合式空調機組組裝與調試；

（3）組合式空調機組溫度、加濕量、除濕量、送風量等參數的控制與調整；

（4）可編程控制器的編程、調試和應用

（5）數據采集的實現方法和實際應用

（6）計算機組態監控、閉環控制等實現方法和應用；

（7）組合式空調機組故障實訓。
