SB-601-IIPLC電氣控制應用實訓裝置
一、概述
PLC 電氣控制應用實訓裝置,PLC電氣控制實訓設備掛板上安裝有PLC、觸摸屏、變頻器、伺服驅動器、步進驅動器、指示燈按鈕模塊等器件，融合自動控制系統電氣控制電路的接線、PLC編程與調試于一體，滿足實訓教學、鑒定培訓及職業競賽的需要。PLC 電氣控制應用實訓設備適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。

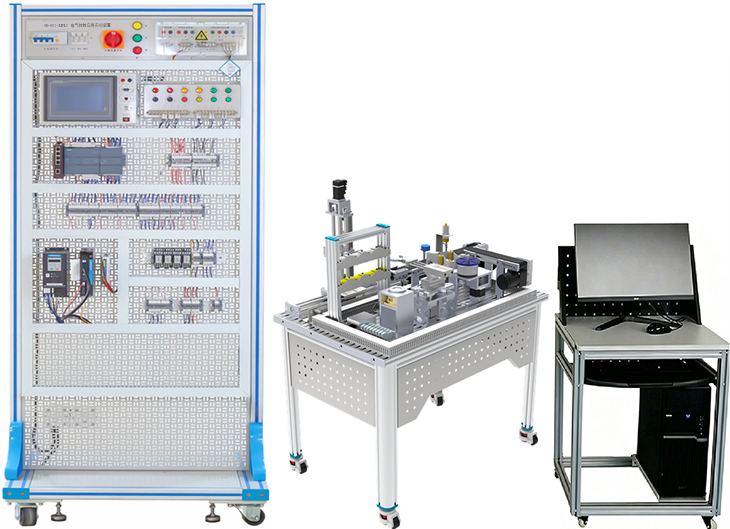

（圖片僅供參考、以實際配置為準）
二、設備技術參數
1.工作電源： AC380V±10％ 50Hz
2.額定功率：≤1.5kW
3.安全保護功能：漏電保護、過流保護、短路保護、接地保護
4.PLC: CPU 1214C DC/DC/DC
5.擴展模塊：SM1223 數字量輸入輸出模塊
6.變頻器：MD系列變頻器
7.伺服系統：SV660系列伺服系統
8.步進驅動器：2D35A
9.步進電機：YK42HB47-02A
10.觸摸屏：7英寸
11.RFID：工業RFID讀寫器
12.單站尺寸：W800*D700*H1829mm
13.區域尺寸：3000mm*3000mm
三、主體平臺：1套
1)整體尺寸：W800*D700*H1829mm
2)網孔板尺寸：W718*D40*H1490mm
3)平臺采用立式結構開放式設計，主體采用40*80型材做骨架，周邊采用Q235冷扎鋼板做封板，表面靜電噴塑處理，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移動時用，可調腳固定時用，移動固定兩相宜。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同掛板。
四、電源模塊：1套
1)功能：為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等；
2)尺寸：W718*D98*H158mm；
3)結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用；
4)直流電源：DC24V/6.5A，帶短路保護及自動恢復功能；
5)兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線；
6)電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
五、PLC電氣控制掛板：1套
1)功能：掛板集成安裝有PLC控制器、觸摸屏、變頻器、伺服系統、步進系統、指示燈按鈕模塊等，所有器件端口引至接線端子，配合仿真模型或智能檢測存儲任務模型，完成接線、編程、調試等實訓。
2)結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理。
3)PLC：CPU1214C DC/DC/DC
4)擴展模塊：SM1223 數字量輸入輸出模塊
5)觸摸屏：7英寸
6)變頻器：MD系列變頻器，LED顯示面板
7)伺服系統：單相 AC200V-240V主電路電源，連續輸出1.6A電流，適用0.1KW伺服電機。
8)步進系統：20-50VDV電壓兩相數字式步進驅動器，適配<3A電流，具有過流、過壓、欠壓等保護功能。
9)指示燈按鈕模塊：配有自復平鈕4個、旋鈕2個、信號指示燈6個，端口引至接線端子。
六、可進行實訓項目：
任務1 觸摸屏的工程創建、編輯與下載操作
任務2 觸摸屏的離線模擬應用
任務3 觸摸屏的輸入輸出位元件應用
任務4 觸摸屏的輸入輸出字元件應用
任務5 觸摸屏的XY曲線圖形元件應用
任務6 觸摸屏的動畫元件應用
任務7 觸摸屏的數值、文本輸入顯示元件應用
任務8 觸摸屏的報警信息、事件登錄等元件的應用
任務9 觸摸屏的定時器等元件的應用
任務10 觸摸屏的系統綜合應用
任務11 步進電機驅動器的接線與調試
任務12 步進電機驅動器參數的設置
任務13 步進電機驅動器與PLC的脈沖定位控制
任務14 伺服電機驅動器的接線與調試
任務15 伺服電機驅動器參數的設置
任務16 伺服電機驅動器與PLC的脈沖定位控制
任務17 變頻器控制電機的接線與調試
任務18 變頻器參數的設置
任務19 變頻器控制智能檢測存儲任務模型多段速運行
任務20 智能檢測存儲任務模型接線與調試
任務21 智能檢測存儲任務模型運行控制程序設計
任務22 PLC、觸摸屏、變頻器、伺服系統綜合應用實訓
七、*1套
1.設備功能：由堆垛機完成將工件物料經過上料、識別、貼標、搬運、稱重等工序后搬運入庫任務。滿足實訓教學需要。
2.設備結構：機構由1.2mm優質冷軋板加工噴涂制作及鋁材機加氧化而成，底部采用福馬輪，可調水平，承重性好，移動和固定兩相宜，方便調整設備的擺放位置；
3.設備尺寸：約 L1000mm*W650mm*H1270mm
八、設備組成：
1)智能閥島：1套
2)輸送帶：2套
3)堆垛機：1套
4)傳感器：1批
5)RFID模塊：1套
6)稱重模塊：1套
7)搬運機械手：1套
8)立體倉庫：1套
9)貼標機模塊：1套
九、可進行實訓項目
任務1 變頻器控制電機的接線與調試
任務2 變頻器參數的設置
任務3 RFID讀寫控制技術實訓
任務4 步進電機驅動器的接線與調試
任務5 步進電機驅動器參數設置
任務6 步進電機驅動器與PLC的脈沖定位控制
任務7 伺服電機驅動器的接線與調試
任務8 伺服電機驅動器參數設置
任務9 伺服電機驅動器的接線與調試
任務10 伺服電機驅動器與PLC的脈沖定位控制
任務11 智能檢測存儲模型多段速控制實訓
任務12 智能檢測存儲模型接線與調試
任務13 智能檢測存儲模型運行控制程序設計
十、電腦桌*1套
1.功能：單工位設計，用于放置編程電腦，方便學員實訓使用；
2.尺寸：L600mm×W750mm×H1005mm±10%
3.桌身：桌身采用Q235冷軋鋼板數控精加工后與鋁型材組裝而成，桌體底部采用福馬輪，可調水平，承重性好，移動和固定兩相宜，方便調整設備的擺放位置；
4.臺面：采用25mm厚高密度中纖板外貼防火板,PVC封邊，正面鴨嘴型設計，臺面具有耐磨、耐熱、耐污及易清潔等特點。
十一、凳子*2張
1.凳面33*23*45CM；
2.凳面材料：環保中密度板，實木顆粒板25mm 厚，抗硬度性能良好，防污染，防損等特點；
3.凳架材料：框架為優質方管30*30CM，表面處理經過酸洗、磷化、靜電噴塑。
