SBJS-01A技師及高級技師電工實訓考核裝置

一、產品概述

技師及高級技師電工實訓考核裝置是面向電工高級技師技能培訓、職業等級認定、實操考核與專業教研一體化建設的標準化實訓場地，嚴格依據國家電工職業技能等級標準、行業實操考核規范規劃布局，全面滿足高級技師層級電氣安裝、故障檢修、控制調試、電路設計、綜合排障、智能電工應用等核心教學與考評需求。技師及高級技師電工實訓考核平臺資源配置完善，器材品類齊全、規格標準統一，可實現雙人雙工位獨立實操訓練，也支持分組協同實訓，實訓流程貼合現場工業實際應用場景，助力參訓人員熟練掌握高級電工必備實操技能與理論應用能力，順利通過高級技師職業技能考核，高級技師電工實訓考核設備適配工礦企業、電力運維、電氣設備調試、自動化電氣維保等高端技術崗位從業需求。

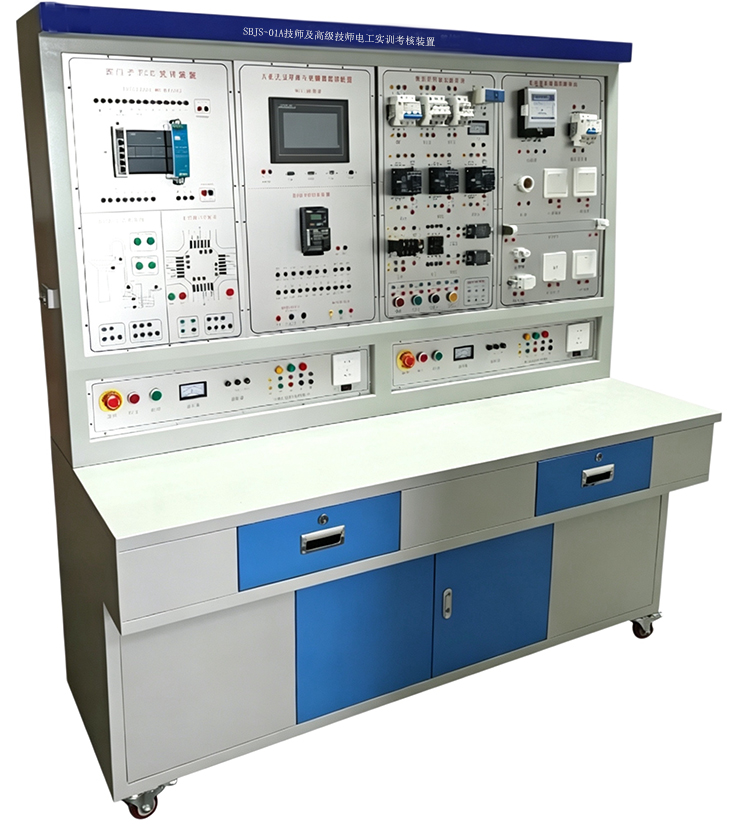

（圖片僅供參考、以實際配置為準）

二、技術性能：

1、輸入電源：三單相五線 ～380V±5%  50Hz

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

3、～220V通過安全插座輸出

4、+24V/2A直流穩壓電源輸出

5、工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔<400m

6、裝置容量：＜1KVA

7、重量：＜200Kg

8、安全保護：具有漏電流保護裝置，安全符合國家標準

9、外型：整體尺寸1500mm×7000mm×1800mm；

10、設備的材料：鈑金結構；

11、電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；輸出：380V.220V

2)保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

三、設備結構功能

設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動；

四、配置兩塊網板（昆侖通態700,PLC1200）

（一）實訓掛箱及器材配備

1、電力拖動實訓模塊

2、可編程控制器實訓組件：提供西門子S7-1200 型主機及配套轉換接口，帶編程電纜。

3、電力電子實訓模塊。

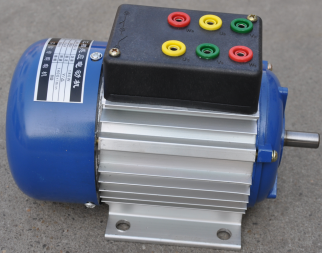

4、三相鼠籠異步電動機180W Y/△ 380V 1臺

（二）實訓桌

鐵質噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

五、實驗項目(實驗采用插線方式)

（一）電力電子

1．掌握三相全控橋式整流電路的安裝

2．掌握三相全控橋式整流電路的調試及檢修

3．掌握三相全控橋式整流電路的波形測量

（二）PLC綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機Y/△啟動控制

5.PLC控制臺三相異步電動機降壓啟動控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制

（三）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作

2．多段速度選擇變頻調速

3．外部端子點動控制

4．變頻器控制電機正反轉運動控制

六、技師及高級技師電工實訓考核平臺清單列表（器件已裝在面板上）

六、電工仿真軟件

1.單極開關控制

2.觸摸開關控制

3.感應開關控制

4.聲控開關控制

5.單極開關串聯控制

6.單極開關并聯控制

7.單極開關混聯控制

8.白熾燈并聯控制

9.白熾燈混聯控制

10.日光燈控制

11.單相電度表直接安裝控制

12.單相電度表間接安裝控制

13.異步電動機手動單向運轉控制

14.異步電動機點動控制

15.異步電動機自鎖控制

16.具有過載保護自鎖控制

17.異步電動機單向點動啟動控制

18.異步電動機兩地控制

19.異步電動機聯鎖正反轉控制

20.正反轉點動、啟動控制

21.雙重聯鎖正反轉控制

22.自動往返控制

23.電機延時啟動控制

24.自動順序啟動控制。用戶根據不同實訓項目的原理圖選擇相對于的模型和正確的接線方式。
