SBPLC-021APLC可編程控制器實訓裝置
一、產品概述
PLC可編程控制器實訓裝置，PLC可編程控制器實訓平臺，可編程控制器（PLC）實驗室設備使學生掌握可編程控制器（PLC）和基本指令、PLC控制系統、現場總線網絡等基本結構與工作原理，以及分析編程，設計選型、性能測試等。依據職業院校電氣自動化、機電一體化技術、工業機器人技術、智能制造裝備技術等專業人才培養方案及國家職業技能考核標準設計建設。PLC可編程控制器實驗室設備以工業主流PLC可編程控制器為核心，集成觸摸屏、變頻器、繼電器控制、模擬工業負載、通訊組網等模塊化實訓系統，整套設備采用工業級標準設計，結構模塊化、實訓項目工程化、教學流程系統化。

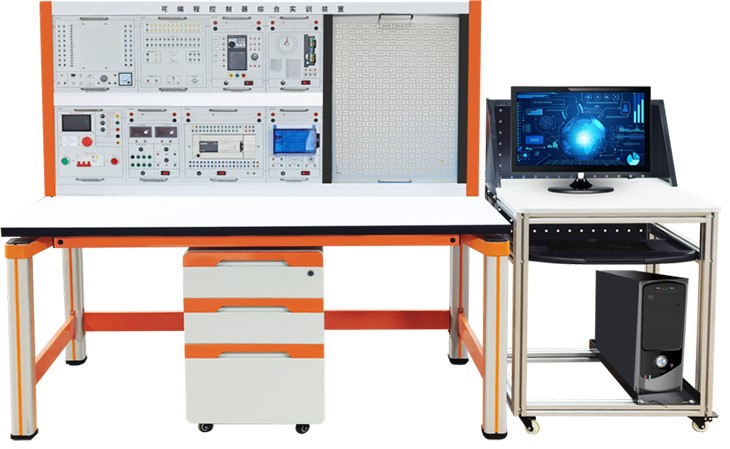

（圖片僅供參考、以實際配置為準）
二、技術指標要求
1.交流電源：三相五線 AC 380 V±10% 50Hz；
2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3.外形尺寸：長×寬×高≧1300mm×750mm×1700mm；
4.整機功耗：≤1.0 kVA；
5.安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、實訓項目要求
1.PLC可編程控制器實訓設備基本實訓包含PLC、變頻器的基本操作與編程以及相互之間通訊實訓。
四、實訓項目如下：
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.交通燈的控制
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
16.變頻器功能參數設置與操作；
17.外部端子點動控制；
18.變頻器控制電機正反轉；
19.多段速度選擇變頻調速；
20.變頻器無級調速；
21.基于外部模擬量（電壓/電流）控制方式的變頻調速；
22.瞬時停電起動控制；
23.PLC、變頻調速控制；
24.PLC控制變頻器外部端子的電機正反轉；
25.PLC控制變頻器外部端子的電機運行時間控制；
26.基于PLC數字量控制方式的多段速；
五、設備配置
1.實訓桌臺：鋁合金導軌式實訓臺，≤1300mm×750mm×1700mm；、2.電源控制屏：電源供電和通電指示；控制單元；定時器兼報警記錄儀指示燈；選擇開關和蜂鳴器及繼電器單元；電壓表量程0～30V、精度0.5級；電流表量程0～30mA、精度0.5級；直流電源單元：0～±10V可調輸出；直流電流：4～20mA可調輸出。
3.電腦推車：配有電腦主機放置托架、終端工位底部安裝四個定位輪，桌面后面裝有鏤空灰黑色鐵質擋板。參考尺寸：（長×寬×高）=580mm×450mm×960mm（±10%）。
4.PLC主機配置：西門子S7-200 SMART主機SR40:PLC主機輸入24點、輸出16點，模塊材料：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印。參考尺寸≧：298mm×285mm×110mm。
5.變頻器模塊：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印。參考尺寸≤：298mm×285mm×110mm。
6.三相異步電動機：三相380V/180W；轉速：1400r/min。
7.RS232C/RS232C通訊電纜：長2000mm；作為仿真接口模塊與計算機之間的通訊。
8.國標電源線：3腳標準插頭國標電源線≧2根
9.安全插拔線：≧68條
10.編程軟件：PLC編程軟件根據PLC品牌定制。
11.虛實結合模塊：包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
