SBSDS-303E模擬、數字電子電路實驗裝置（雙工位型）
一、產品概述
模擬、數字電子電路實驗裝置是依據目前我國"模擬電子技術"、"數字電子技術"、"EDA技術及其應用"教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。模擬、數字電子電路實驗平臺能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的實驗平臺。模擬、數字電子電路實驗設備特別適用于現有院校 "模電"、"數電"實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

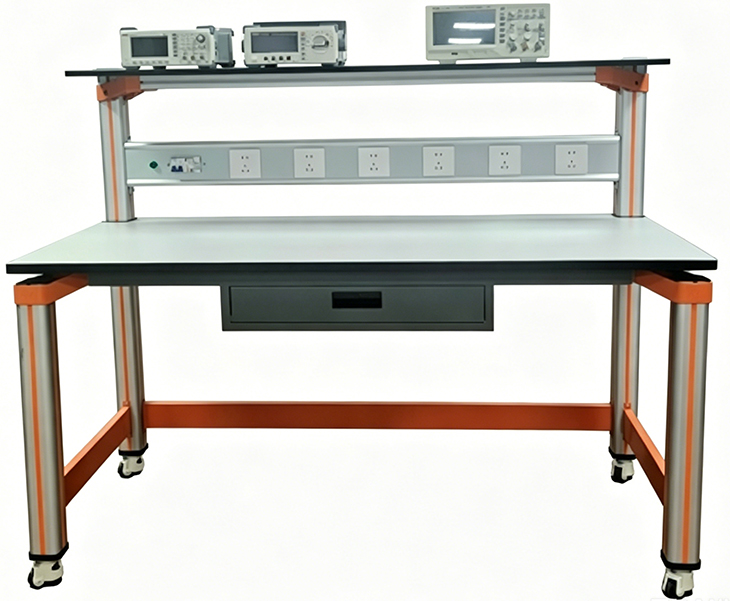

（圖片僅供參考、以實際配置為準）
二、產品特點
1、通用性強 本裝置綜合了目前國內各類學校電子類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。
2、實用性強 配置專門儀器儀表架、實驗操作使用方便，儀器擺放整潔有序。
3、可靠性強 設有大量可靠的鍍銀長紫銅管，用作插電阻、電容、電位器、三極管和穩壓塊等，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。
4、擴展性強 增加實驗系統就可以增加相應的實驗項目，不受空間限制，靈活機動，節省實驗平臺建設，節省實驗室。
三、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、外形尺寸：單個實訓臺尺寸為1.6m×0.7m×1.25m。
四、產品結構：
裝置由儀器架、電源控制箱、實驗桌、模擬數字電子電路實驗系統、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控制箱：電源控制箱鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表電用安全方便。并裝有LED燈控制開關。
（三）實訓桌結構：
實訓桌規格為1600（長）*700（寬）*1250（高），設有一個抽屜；實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
★要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，保護實驗與設備安全。擋板拆卸、安裝方便，便于日常維護與清潔。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
（四）儲存柜1個：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（六）實驗器材：數電、模電電子電路實驗系統各1套。
A、模擬電子部分
五、系統特點
1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
4、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
5、擴展實驗區由二塊進口面包板組成，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
8、系統配有"電路設計與仿真軟件"。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
六、系統組成
1、電源：輸入：AC 220V±10%，50HZ
輸出：※DC：+5V，DC I≥1A
※DC：±12V，DC I≥0.2A
※DC：-5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
2、直流信號源：
雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
3、數字直流電壓表（0～30V）
4、分立元件電路
（1）單級放大電路；
（2）兩級阻容耦合放大電路；
（3）負反饋放大電路；
（4）射極跟隨器；
（5）差動放大電路；
（6）互補對稱功放電路(OTL)；
（7）場效應管電路；
（8）整流、濾波電路
（9）串聯穩壓電路
（10）揚聲器
(11) 電位器組（1K、10K、100K、470K、1M各1只）
（12）麥克風
（13）光敏電阻、熱敏電阻各2個。
（14）元件擴展模塊，可接插三極管、電阻、電容等元件。
（15）鎖緊插座（14PIN） 1只。
5、集成模擬電路
（16）兩個獨立的運算放大器(741)；
（17）集成功放(LM386)；
（18）集成穩壓電路一
（19）集成穩壓電路二
6、溫度控制實物模塊，由溫控室、發熱元件、測溫元件、測溫電路、驅動電路、繼電器等電路組成。可實現恒溫控制。若將發熱元件改為光敏電阻，可實現光控開關電路。（招標現場提供實物演示）
7、音樂播放電路，由前置放大電路、音調控制電路、集成功放電路、耳機（音頻）接口等電路組成。可播放手機中的音樂。（招標現場提供實物演示）
8、直流電機調速控制電路,帶TTL脈沖輸出，用于測速。
9、主板上設有可裝卸固定線路實驗小板的插座四只。用于課程設計。也可根據學校要求，定做實驗電路。
10、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
B、數電部分
七、系統配置及特點
1、電源：
輸入：AC 220V±10%
固定直流電源輸出：DC 5V/2A，DC ±12V/0.5A，
可調直流電流輸出：DC 1.3V～+12V/0.5A
2、信號源：
（1）單脈沖：有四路單脈沖電路，每路產生一個寬的正單脈沖和一個窄的正單脈沖，其中二路在產生正脈沖的同時還產生一個負脈沖 。
（2）連續脈沖：分兩組，
一組為10路固定頻率的方波：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、0.5MHz、1MHz、5MHz、10MHz。
另一組為連續可調方波：0Hz～100KHz。
（3）時序脈沖發生電路及啟停控制電路：產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
4、邏輯筆：紅色：高電平；綠色：低電平；黃色：高阻；
5、提供十六進制8421撥碼盤二組；
6、16位邏輯電平開關：
可輸出"0"、"1"電平，同時帶有電平指示，當開關置"1"電平時，對應的指示燈亮，開關置"0"電平時，對應的指示燈滅，開關狀態一目了然。
7、按鍵開關3個；
8、16位電平指示：
由紅、綠、黃、白16只LED及驅動電路組成。當正邏輯"1"電平輸入時LED點亮，反之LED熄滅。
9、數碼管顯示:
由6位7段LED數碼管及二―十六進制譯碼器組成。供數字鐘、日歷等實驗顯示用.
10、提供兩路0～Vx可調模擬電壓信號源。輸出Vx為：0～±5V 、0～±0.5V。
11、內置1K、20K、100K電位器，作可變電阻用。
12、開放式實驗區
(1)提供21只 IC園孔插座（20芯3只、16芯8只、14芯8只、8芯2只），園孔插座接觸好，耐插拔；
(2)提供1只40芯鎖緊插座，可插8～40芯片。
13、提供分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
14、設有可裝、卸固定線路實驗卡的插座四只。
15、可選配模擬電路實驗卡，面包板實驗卡等
16、可選配CPLD或FPGA實驗卡。可選配Lattice公司的1032，Aletra 7128，Xilinx 95108，也可根據用戶需求配置其它公司的器件，
17、全部信號的引出插孔均采用中型鍍金孔，不氧化，不變色。實驗連接線采用鍍金自鎖緊接插頭，接線的可靠性好。
18、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
19、系統配有電路設計與仿真軟件。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
20、實驗箱配套教材：清華大學出版社出版《電子技術實驗--課程設計與仿真》（高等學校電子信息類專業系列教材），該教材是專為本實驗箱配套的。
八、電路設計與仿真軟件
（一）特點
1、提供一個交互式、圖形化的學習環境可將電路理論視覺化，幫助學生鞏固對公式和方程式的理解。實現學生在理論、仿真、實驗室實驗之間的無縫移動
2、提供了30多個元件庫，數千種仿真元件資源。
3、提供了數十種儀器儀表資源和信號激勵源。
4、可實現電子電路，單片機、ARM、EDA、PLC、變頻器等的仿真。
（二）仿真內容
1.儀器儀表：示波器、邏輯分析儀、信號發生器、直流電壓/電流表、交流電壓/電流表等常用儀表的使用練習
2.電路原理：伏安特性、基爾霍夫定律、疊加原理、戴維南定理等電路原理的驗證與設計。
3.數字電子技術：基本門電路、組合邏輯電路、時序電路、觸發器、計數器、AD/DA轉換等原理應用設計
4.模擬電子技術：單管放大器、多級放大電路，差分放大、場效應管放大器、射極放大器、波形發生器等應用設計
5.單片機技術：支持MCS51、AVR、PIC、ARM7等CPU，可以進行延時小燈、舞臺燈、紅綠燈、倒計時器等及其它復雜的應用設計
6.EDA技術：半加器、全加器、表決器、序列檢測器、格雷碼編碼器、數碼管動態顯示等應用設計
九、實驗內容
(一） 模擬部分
1、常用電子儀器使用練習、用萬用表測試二極管、三極管
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、比例求和運算電路
8、積分與微分電路
9、波形發生電路
10、有源濾波器
11、電壓比較器
12、集成電路RC正弦波振蕩器
13、集成功率放大器
14、整流濾波與并聯穩壓電路
15、串聯穩壓電路
16、集成穩壓器 一、二
17、RC正弦波振蕩器
18、LC振蕩器及選頻放大器
19、電流/電壓轉換電路
20、電壓/頻率轉換電路
21、互補對稱功率放大器
22、波形變換電路
23、場效應管實驗
24、溫度監測及控制實驗
25、手機音樂播放實驗
26、直流電機調速實驗
27、光控開關電路實驗
（二）數字電路推薦實驗項目：
（1）TTL集成邏輯門的參數測試與使用
（2）CMOS集成邏輯門的測試
（3）門電路的邏輯功能實驗
（4）常用組合邏輯功能器件的測試
（5）數據選擇器及其應用
（6）血型關系檢測電路和表決電路
（7）RS觸發器的功能與測試
（8）JK觸發器邏輯功能及主要參數測試
（9）移位寄存器的功能測試
（10）十進制計數器（CMOS）
（11）異步計數器
（12）同步計數器
（13）計數、譯碼、顯示電路實驗
（14）555集成定時器及應用
（15）序列檢測器
（16）數-模轉換器
（17）追隨比較型A/D轉換電路
（18）人工控制交通燈控制器
（19）汽車尾燈控制電路
（20）數字鐘電路的設計
（21）時序電路測試及研究
（22）波形產生及單穩態觸發器
（23）A/D 轉換電路
（24）D/A轉換電路
（25）步進電機調速控制
十、模擬、數字電子電路實驗裝置（雙工位型）配置表
序號 | 名 稱 | 說 明 | 數量 |
1 | 儀器架 |
| 1套 |
2 | 電源控制箱 |
| 1套 |
3 | 實驗桌 |
| 1張 |
4 | 移動矮柜 |
| 1個 |
5 | 學生椅 |
| 2張 |
6 | 模電實驗系統 |
| 1套 |
7 | 數電實驗系統 |
| 1套 |
8 | 實驗導線 | 共25根 | 1套 |
9 | 工具 | 尖嘴鉗1把、鑷子1把、斜口鉗1把 | 1套 |
10 | 工具 | 尖嘴鉗1把、鑷子1把、斜口鉗1把、電烙鐵恒溫焊臺、焊錫絲、吸錫器等工具 | 1套 |
11 | 洞洞板 |
| 20片 |
12 | 實驗指導書 |
| 1套 |
13 | 配套教學資源 | 注：購買20臺裝置以下無此項配置 | 共1套 |
