SBLYT-38A智能型電梯群控實訓裝置
一、產品概述
智能型電梯群控實訓裝置，電梯群控實訓設備采用交流變頻調速器與PLC程編的開關量與數字量雙制式控制，并且設置了電路部分、機械部分等常見的幾十項故障供學生動手實操。整套設備采用三臺五層電梯群控，每臺電梯都有一臺PLC控制，PLC之間通過RS-485串行通訊交換數據，電梯外呼統一管理，更加接近現實中的樓宇電梯控制。學生不但可以鍛煉故障檢測和排除故障的能力，還可以了解多臺PLC聯機編程原理和提高編程技能水平。通過計算機網絡、編程軟件、考核系統軟件、人機界面與硬件配合，充分體現了科學性、先進性、實現了信息化、網絡化、智能化、監控性、實時性、拓展性、互動性、系統性、安全性和智能考核打分等功能。
本設備采用交流變頻調速器與PLC通過開關量或數字量兩種模式進行控制，并且設置了常見的幾十項電路故障供學生實操。整套設備采用三臺五層群控電梯，每部電梯都由一臺PLC控制，PLC之間通過RS-485串行通訊卡交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控制。通過它，學生不但可以提高故障的檢測和排除能力，還可以了解多臺PLC聯機編程原理從而提高編程技能。
整套系統的通訊接口采用開放式結構，且可以聯入教學網絡中，可以成為樓宇智能化控制系統的一部分。該套系統配備智能考核軟件系統，可以在電腦上進行智能考核。適用于大中專院校、技校、職業學校或電梯專業使用。

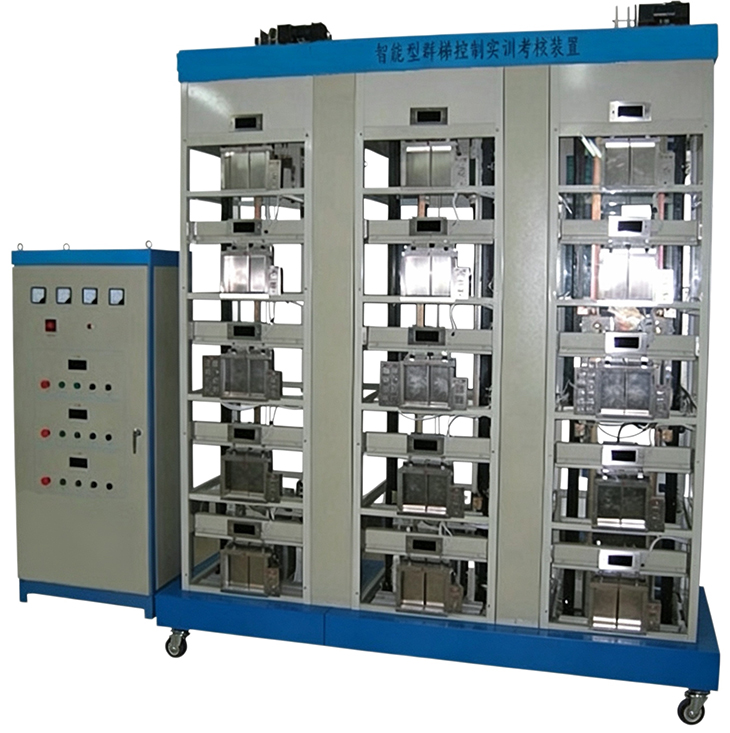

（圖片僅供參考、以實際配置為準）
二、技術參數
工作電源：AC380V±5%(三相五線) 50Hz
額定電流：5A
環境溫度：-10℃～40℃
相對濕度：≤90%
外形尺寸：1980×660×3000mm
控 制 柜：800×480×1850mm
變 頻 器：FR-E740-0.75KW
Ｐ Ｌ Ｃ：三菱FX
控制方式：開關量/數字量雙控及VVVF技術
層 數：五層五站×三臺
曳引機功率：90W/380V
設備重量：700Kg
三、產品結構
井道框架：相當于電梯附著的建筑物，為電梯提供支承，固定導軌，采用鋼架結構。
曳引機：位于柜架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
電動機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
制動器：只在電梯通電運轉時松閘，當電梯停止時制動，并保持轎廂位置不變，工作電壓為AC220V。
控制器：采用蝸輪蝸桿減速器，具有精度高、效率高、噪音低的特點。
曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
變頻器：根據PLC給出的指令，對電機的運行頻率、電壓進行調制，使電機平衡。
可編程序控制器(PLC)：控制電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處于安全狀態。
導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
轎 廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉后電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
對 重：與轎廂連接，作用是平衡轎廂的重量。
層 門：門上有門鎖開關，當層門關閉后，電梯才能啟動。
操縱箱：設在井道正面左側，模擬乘客在轎廂內選層的信號輸入設備
數字顯層器：七段數碼管顯示轎廂所在樓層"1"、"2"、"3"、"4"、"5"選層按鈕、開關門銨鈕
方向指示燈：電梯運行方向指示
超重指示燈：電梯超重時指示(帶聲音報警)
電源鎖：開關電梯電源，即首層外呼盒
減速信號系統：由永磁感應器構成，提供轎廂停層位置信號
終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
四、智能型群控電梯實訓考核設備基本配置
序號 | 配置名稱 | 型號 | 規格（長×寬×高） | 單位 | 數量 | 備注 |
群梯控制實訓考核設備 |
1 | 五層五站教學透明電梯 | SBLYT-38A | 660×660×3000mm | 臺 | 3 |
|
2 | 控制柜 | SBLYT-38A | 800×480×1850mm | 套 | 1 |
|
3 | 計算機系統 |
|
| 套 | 1 |
|
4 | 電腦桌 | SBLYT-38A-3 | 600×750×780mm | 張 | 1 |
|
5 | 編程電纜 | SC09 |
| 條 | 1 |
|
6 | 電源電纜 |
|
| 條 | 1 |
|
7 | SBLYT-38A群梯實訓說明書 |
|
| 本 | 1 |
|
8 | 配套光盤 |
|
| 套 | 1 | 包含相關軟件及電子版手冊 |
五、可進行的實驗項目
1.電梯單梯運行演示
2.電梯群控運行演示
3.電梯安全保護裝置演示
4.電梯門系統運行演示
5.電梯運行狀態監控
6.電梯運行調速實訓
7.電梯門機調速實訓
8.電梯排故實訓
9.電梯編程實訓
