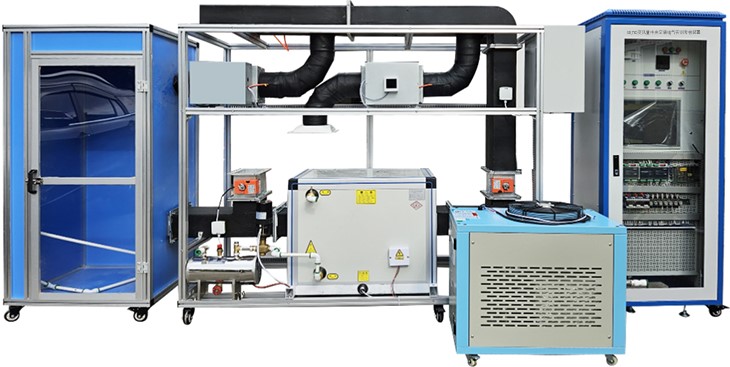

SBJYD變風量中央空調電氣實訓考核裝置
1、VAV是Variable Air Volume（變風量系統）的簡稱，在VAV系統 中有"全VAV變風量中央空調系統"和"半VAV變風量中央空調系統"在空氣調節系統，為了應對數十臺末端負荷的不同變化，當其它BOX房間風口溫度不變的、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求。稱全VAV變風量中央空調系統，簡單的改變主風管的關風量現實制冷、制熱量的增量或者減少,稱半VAV變風量中央空調系統，本系統采用半VAV變風量中央空調系統
2、變風量中央空調系統實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。
二、產品參數
（1）輸入電源：三相四線制～380V±10% 50Hz；
（2）工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；
（3）整機功率：≤15KVA；
（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準；
（5）框架材料選用鋁型材，表面噴塑，顏色為微機灰。
（6）換氣次數：換氣數：8～12次/小時
（7）外形尺寸：4000mm×1000mm×2000mm
三、產品功能：
實訓對象采用鋁型架制成，系統由制冷機組、媒水系統、空氣循環處理系統、供暖系統等組成。
1、可以完成變風量變頻調節實訓、監控系統編程調節實訓、PLC編程實訓、工業風速、溫度、濕度、壓力、流量傳感器數據采集實訓等。
2、裝置整體具有中央空調系統工程環境（采用VAV+風機盤管子+新風系統），采用市場主流變風量（VAV）控制技術控制主風管風量。
3、變風量進出風口通過保溫風道連接到模擬房間上面，模擬房間內安裝有風機盤管，風機盤管支持遠程DDC控制，可以根據房間設定溫度，進行變風量自動控制
4、機組采用熱泵機組，可以為變風量風柜和風機盤管提供7°冷水或50℃熱水，要求采用熱泵壓縮機調節制冷和制熱溫度。熱泵機組配套獨立控制器，可以實現監控控制和聯動控制。
5、集成一體化模擬量控制風閥執行器，配套工業級傳感風速、溫濕度傳感器，所有傳感器帶現場儀表顯示和遠程監控功能，依靠調節風閥來調節制冷制熱需求，通過PID算法調節供風量在最大與最小風量之間，維持區域溫度在用戶設定。
6、水系統配套電動調節閥，可以根據設定溫度進行PID自動控制。
7、風壓傳感器檢測到面風速變化時，控制器發出信號給模擬風閥執行器，通過改變風量閥門開度使面風速回到設定值。
8、監控系統配套有12寸人機交互界面，監控器有最大風量和最小風量功能。
9、系統采用靜壓傳感器實現變頻控制，可以根據開啟通風設備的數量變化自動調節風機頻率。
10、采用智能DDC控制系統，要求變風量VAV應用模式包括：自動模式、自動加熱模式、自動制冷模式、清晨預冷模式、夜間凈化模式和緊急模式，自動變風量調節模式、自動變水量調節模式、自動變閥門開度調節模式等多種組合調節模式。
11、媒水水系統：包括1臺媒水水泵閘閥、單向閥等組成
12、模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，組裝完后外型尺寸為900cm×800cm×1900cm，房間內部安裝有數顯溫度控制控器、等組成。
13、測量儀表、電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
l 模式。
14、SBG2實驗室安全氣體保護模塊
1）實驗臺無線氣體保護模塊為實驗臺系統提供了實時、智能、科學的安全監控保護方案。本系統可以為用戶提供不間斷的在線監測，實時監控開關柜內的溫度、煙霧的變化趨勢，實現煙霧預警、溫度預警、火災預警、快速滅火的功能。
2）裝置通過實驗臺內部火災探測傳感器，監測配電系統中的線溫度、空間環境溫度、煙霧等有關電氣火災隱患的信號，實現數據在線測量、采集、分析與控制功能，帶有RS485 MODBUS通信接口，用于連接計算機監控系統，4G或等多種無線通信接口，實現無線網絡上傳至云平臺，在任意地理位置可通過PC或手機APP 查看現場數據并進行遠程控制。
*3）通過電(熱)啟動后，其自身高溫下吸收大量的熱，抑制燃燒反應。并高效吸收火焰中的燃燒自由基，達到化學抑制作用。滅火氣溶膠中的N2、CO2可以降低燃燒中氧濃度，通過物理、化學等多種滅火機理共同作用達到滅火目的。而滅火氣體中包裹著固體顆粒形成的氣溶膠，可以長時間懸浮、散布到各個角落，實現全淹沒的方式高效滅火。
4）可對線溫度、空間溫度和煙霧同時在線探測，確保防范電氣火災隱患。
5）具備采集實時數據、歷史曲線、事件記錄、趨勢分析等功能。
6）智能SBG2主機包括CPU主控單元、報警單元、通信單元和顯示單元。通過與現場的無氣體裝置連接，能精準的接收滅火裝置傳送過來的環境數據，通過運算分析，判斷是否超標，超標則進行聲光報警，智能SBG2主機PC用于顯示現場測量的實時教據，進行歷史數據査詢、系統時間設置、報警參數設置等操作，操作界面簡單、友好，采用掛壁式安裝方式。
7）數字處理技術，實時監控并顯示各配電箱柜環境狀態RS485通訊技術，實時、準確傳送運行參數和控制指令LORA、4G無線通訊技術。
8）高危預警報警、數據智能分析、智能參數設定、遠程啟動智能滅火裝置。
9）系統自檢、網絡巡檢功能聲光報警功能報警、故障記錄存儲、查詢功能。
11）監控點數Rs485點數:256、4G點數:無限制、報警方式：聲光報警，報警聲音≥70dB。
10）存儲記錄≥1萬條有線通訊方式RS485有線通訊距離<500m無線通訊方式、4G無線通訊距離4G實現無線網絡上傳至云平臺，在任意地理位置可通過電腦或手機APP查看現場數據或進行遠程控制。
11）工作電壓：DC24、觸發方式：熱敏線超溫、煙霧報警、遠程啟動、手動按鈕
12）保護容量： 0.1G/秒:100g、保護空間： 0.1G/1m? 。
13）噴放時間： 10s、滅火密度： 100g/m?~130g/m?。
14）啟動方式:超溫自啟動(當布置在防護空間內的火情探測線任意一點溫度超過170℃時)，遠程啟動。
五、部分實訓項目
l AV空調認知與運行
項目一 、空調系統流程與設備認知訓練
項目二、 空調繼電接觸控制技術訓練
項目三 、空調控制系統硬件認知訓練
項目四 、監控原理與值機運行訓練
水空調空調認知與運行
項目一 、中央空調水系統空調系統流程與設備認知訓練
項目二、中央空調水系統空調接觸控制技術訓練
項目三 、中央空調水系統空調控制系統硬件認知訓練
項目四 、中央空調水系統空調監控原理與值機運行訓練
VAV空調調試與診斷
項目五、 VAV空調系統調試與測試訓練
項目六 、VAV空調控制系統硬件調試訓練
項目七、 VAV空調系統工藝運行調試訓練
項目八、VAV變定壓實驗PID運行實驗
項目九、VAV風量變頻壓實驗PID運行
項目十、VAV水閥壓實驗PID運行
項目十一、DDC控制原理運行
六、變風量中央空調電氣實訓考核裝置主要配置表
序號 | 名 稱 | 主要部件、器件及規格 | 數 量 | 備注 |
1 | 中央空調實訓平臺 | 控制對象外形尺寸約為：1800mm×1200mm×1996mm，要求采用不銹鋼架設計，變風量風柜和風道安裝到實訓臺架上面。 | 1套 |
|
2 | 模擬房間 | 采用工業標準鋁合金型材，配套鈑金結構，為保證調節工況穩定性，房間內部要求采用保溫設計，內部安裝有LED節能燈，房間大小1200mm×1200mm×2200mm | 1套 |
|
3 | 電氣控制柜 | 長×寬×高：600mm×500mm×1900mm，正反面開門，雙工位設計。 | 1套 |
|
4 | 型材電腦桌及計算機 | 外形尺寸：563mm×600mm×1065mm，品牌計算機一臺 | 1套 | 自備 |
5 | 新風系統 | 配套有新風系統，開度70 | 1套 |
|
6 | DDC控制系統 | 采用中央空調變風量專用控制器，自帶24路通用數字量、模擬量通用輸入輸出接口，主要用于控制變風量系統 | 1套 |
|
7 | PLC控制系統 | 主要用于風機 | 1套 |
|
8 | VAV變風量風柜 | 尺寸：1200*600*800MM。風量：1800。制冷量：5000W 水流量：2T | 1套 |
|
9 | 熱泵主機 | 制冷時出水溫度7度，回水溫度12度 制熱時出水溫度50度，回水溫度40度 智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏） | 1套 |
|
10 | 比例流量調節閥 |
| 1套 |
|
七、職業救育技能練習考試云平臺軟件（網絡版）
1、概述
1）以PC和手機平臺為基礎的學習練習考試軟件、可重復練習
2）該軟件操作簡單，整合完整包括電工、電力特種作業、電工專業、高壓電工作、危險化學品作業、化工自動化儀表自動化作業、低壓電工作、光氣及光氣作業、防爆電氣作業、氧化作業、電力電纜作業、加氟作業、繼電器保護作業、氧化工作業、電器試驗作業、硝化工藝作業、熔化焊接與熱切割作業、熔化焊接與熱切割作業、石油天燃氣作業、井下作業、壓力焊作業、金屬冶煉作業、焊接作業、冶金有色生產安全作業、煤氣化工藝作業、高處作業、登高作業、鍋爐服務、及水處理人員、工業鍋爐司爐G1、登高、安裝、維護作業、電站鍋爐司爐G1、制冷空調，冷庫、中央空調實訓/安裝維修初訓和復審練習等幾十個專業平臺、種類專業考試流程，為要學員的你提供從各方位服務的學習考試。實時同步2021年行業新規題庫，
3）注意（每次只提供對應購買產品專業內容）。
A、支持手機（蘋果或安卓）微信公眾號：可通過學習手機PC進入個人帳號
b、手機+平板+電腦網頁
c、題庫功能：題庫順序練習和專項練習無限次數＋帶記憶功能和重做功能
d、無限次模擬考試
e、考試記錄可復習N次
f、大部分工種已更新帶答案解析
g、搜索題目和答案
h、手機、電腦網頁錯題集
i、錯題收藏強化
k、全國通用最新題庫；本平臺大部分工種已經更新帶答案解析
* l、自由選擇地區試題目如：廣東、廣西、湖北、安微、
2、軟件科目表
2.1、電工專業
高壓電工作、低壓電工作、防爆電氣作業、電力電纜作業、繼電器保護作業、電器試驗作業
2.2、熔化焊接與熱切割作業
熔化焊接與熱切割作業、壓力焊作業
2.3、焊接作業
高處作業、登高作業、登高、安裝、維護作業
2.4、制冷與維修專業
制冷與空調設備運行操作作業-初級、制冷與空調設備安裝與操作作業-初級
制冷與空調設備運行操作作業-復考、制冷與空調設備安裝與操作作業-復考
2.5、維修電工專業、
高級、中級
2.6、汽車維修工
中級（四級）等級證、高級（四級）等級證、電梯作業、其它
2.7、電網證許可復審證電工專業
高壓電工作、低壓電工作、防爆電氣作業、電力電纜作業、繼電器保護作業、電器試驗作業、危險化學品作業化工自動化儀表自動化作業、光氣及光氣作業、氧化作業、加氟作業、氧
2.8、化工作業硝化工藝作業、其它
2.9、石油天燃氣作業
3.0、井下作業
3.1、金屬冶煉作業、其它冶金有色生產安全作業
3.2、煤氣化工藝作業
3.3、鍋爐服務業及水處理人員、工業鍋爐司爐G1、電站鍋爐司爐G1、、鍋爐水處理G3（工業）、鍋爐水處理G3（電站）、鍋爐水處理G3（全部）、鍋爐壓力容器安全管理
3.4、特種設備安全管理特種設備安全管理（全部）、場（廠）車輛安全管理、起重機械管理、電梯安全管理起重作業管理起重司機Q2（限橋式）、起重司機Q2（限門式）、起重司機Q2（塔式）
l 其它
3、軟件題目庫：
專業包括由2000多個題目組成:如
1）、制冷空調設備運行實訓和復審
2）、制冷空調設備安裝維修實訓和復審
4、模擬考試界面手機和電腦可單獨進入平臺練習
5、電腦答題界面手機和電腦都可以生成學習報告，支持專項練習
6、手機練習界面手機和電腦都可以生成學習報告，支持錯題目得做
7、自由選擇地區試題目由于每個省的考試內容不一樣，本平臺可選擇全國各個省的考試練習內容
