名 稱 | 器材名稱 | 數量 | 單位 | 主要功能及技術參數要求 |

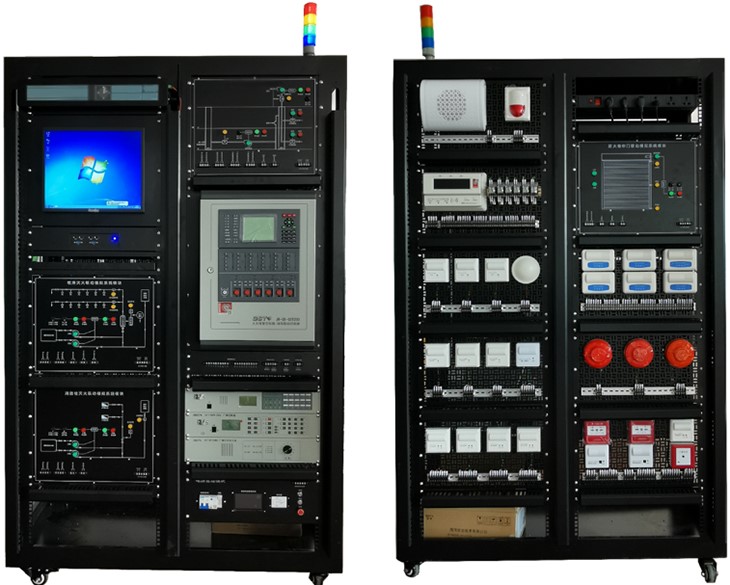

1 | 開放式機架平臺 | 1 | 臺 | 材質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）； 要求不低于一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等； 要求設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀； 要求設計帶理線功能的加強筋，加強電柜面板硬度的同時提供更多的布線路徑； 機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系； 預留對地進電安裝孔和接地柱，滿足現場配電需求。 |
2 | 網孔板安裝模塊 | 8 | 塊 | 材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）； 網孔規格：≥Ф5×15mm； 網孔數量：≥462個。 |
3 | 網孔板用膨脹固定件 | 100 | 個 | 材質要求：尼龍（PA）； 功能要求：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定； 自攻螺絲規格：≥M3~M6； 重復緊固次數：≥25。 |
4 | 線纜管理架 | 12 | 個 | 材質工藝：要求不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 安裝方式：不低于標準19英寸機架式； 占用空間：≥1U。 |
5 | 電源管理模塊 | 1 | 臺 | 材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）； 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。 3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。 4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
6 | 四層警示燈 | 1 | 個 | 要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態； 工作電壓：AC220V； 功耗：≤20W。 |
7 | 嵌入式編程主機及其托盤模塊 | 1 | 套 | 材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）； 15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。 |
8 | 鍵鼠及其托盤模塊 | 1 | 套 | 材質工藝：要求不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）； 托盤形式：壓按彈出或鎖止； 鍵鼠接口：有線USB。 |
9 | 實訓中心液晶管理裝置——工位顯示模塊 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等； 支持通過WiFi連接通訊； 輸入電源：AC220V； 溫度：-10℃～+40℃； 相對濕度：≤90%（+20℃）； 環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。 |
10 | 實訓中心液晶管理軟件 | 1 | 套 | 可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等； 可設置播放時長及次數； 支持單機發送，通過USB發送及集群發送節目； |
11 | 無線網卡 | 1 | 只 | 要求兼容IEEE802.11N標準，連接速率可達150Mbps； 支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入； 帶有WPS一鍵加密按鈕，輕松完成加密操作； WPS一鍵加密按鈕，輕松實現安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制； 支持不同模式無線工作站點信息過濾； 支持流量統計； 支持無線漫游（Roaming）技術，無線連接； 端口：USB2.0接口； 電源：USB供電； 天線類型：內置； 無線頻段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：≥49.5X17.6X7.2mm； 溫度：0~50℃(工作)，-20~70℃(存儲)； 濕度：10%~85%RH不凝結(工作),5%~ 95%RH不凝結(儲存)。 |
12 | 充電樁整機實訓平臺 | 1 | 個 | 1．使用環境： 工作環境溫度：－20℃～＋40℃ 儲存溫度：－40℃～＋70℃ 相對濕度：＜90%（40±5℃） 海拔高度：≤2000m 2．工作條件： 交流輸入：單相三線制―火線L、零線N、保護地線PE。 輸入電壓：220V±15% 頻率：45～55Hz。 帶有標識條和防塵蓋。 3．機體外殼采用冷軋鋼板（或者ABS新型塑料材質），機械強度高、抗擾能力強，同時做了防腐噴塑處理，不僅美觀，而且耐候性強；防護等級達IP54滿足戶外環境安裝使用。 4．前面板配置4.3英寸高清顯示屏（選配觸摸屏），1280*720分辨率，操作便捷，交互性好。 5．有自動充滿、固定金額、固定時間等多個充電模式。 6．采用國標充電插頭，適用于各類國標充電口的車型，通用性強。 7．樁端可實現：IC卡管理、充電計量計費、液晶顯示及與后臺監控系統通訊，通過后臺監控系統可實時監控充電樁的運行情況，并可方便與第三方后臺系統集成。 8．具有過欠壓保護、過流保護、漏電保護、防雷保護、緊急停機保護等保護功能。 9．壽命≥10000次，MTBF≥30000小時。 |
13 | 充電樁模塊化實訓平臺 | 1 | 個 | 1、技術性能 （1）輸入電源: 單相 (220V±10％ 50HZ) （2）工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m （3）工作電流小于1A 2、功能模塊 （1）電源模塊：220V交流電壓經過變壓、整流、濾波轉換成直流電壓給系統進行供電 （2）充電插槍檢測模塊：通過終端電阻及開關，通過導通和切斷電阻來模擬插槍過程，啟動對充電機的充電 （3）充電開關電路：通過繼電器開關，開啟和關閉對充電機的充電 （4）充電參數測量模塊：對充電電壓、電流、功能進行實時測量，模擬轉換充電度數。通過12864液晶進行實時參數實時顯示。 （5）充電機設備模擬：通過4.2 200mAH鋰電池及鋰電池充放電電路模擬汽車充電模組，完成涓流、恒流、恒壓充電過程。 |
14 | 充電樁模擬器 | 1 | 個 | 1、執行標準：GB/T 18487.1-2015、GB/T20234-2015 2、引導方式：硬件引導、電壓匹配、數據引導、CP對接、CC判定 3、電壓輸入范圍：220V±20% 可接駁負載容量：10A（連續加載測試）、32A（短時加載測試） |
15 | 配套軟件 | 1 | 套 | 各類卡的制作定義（用戶卡、開關卡、通卡、解綁卡、私有化配置卡、費率卡、群組卡、編號卡），充電樁的增加和刪除，查看充值、注銷記錄，修改軟件登錄密碼。 |
16 | 6位PDU電源 | 1 | 個 | 工作電壓/頻率：≥220~250VAC/50~60Hz； 最大電流/功率：≥10A/2500W； 過載保護：自動切斷電源，手動按鈕復位； 安裝方式：不低于標準19英寸機架式； 占用空間：≥1U。 |
17 | 軟電線0.3mm2 | 1 | 批 | 黃、綠、紅、藍、黑。 |
18 | 軟電線1.0mm2 | 1 | 批 | 紅、黑、黃綠。 |
19 | 焊錫絲 | 1 | 卷 | ≥1.0mm。 |
20 | 電工膠布 | 2 | 卷 | 長≥3M。 |
21 | 異型標識管 | 1 | 卷 | ≥1.5。 |
22 | 扎帶 | 4 | 包 | ≥3×100mm。 |
23 | 學生凳 | 2 | 把 | 圓鋼（塑料凳面）。 |
26 | 工具箱 | 1 | 個 | 430×230×200mm（±10 mm）。 |
27 | 尖嘴鉗 | 1 | 把 | 6”（6寸），160mm。 |
28 | 剝線鉗 | 1 | 把 | 剝線能力：≥0.25-6mm2； 長度：≥170mm。 |
29 | 斜口鉗 | 1 | 把 | ≥7寸180mm。 |
30 | RJ45雙用工具 | 1 | 把 | 具有裁斷和剝線功能； 可夾RJ11、RJ12（6P）及RJ45（8P）水晶頭； 適用于單股線和多股線。 |
31 | IDC壓線工具 | 1 | 把 | 適用于RJ45配線架和110配線架； 一端具有壓接功能，另一端具有壓接和裁線功能； 沖擊力可調整。 |
32 | 5對打線工具 | 1 | 把 | 適用于110配線架，一次壓接最多5對110型連接塊； 一端具有壓接功能，另一端具有壓接和裁線功能。 |
33 | 旋轉剝皮工具 | 1 | 把 | 用于剝同軸電纜，網線等。 |
34 | 小一字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
35 | 小十字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
36 | 大十字螺絲刀 | 1 | 把 | ≥5寸，5*75mm。 |
37 | 電烙鐵 | 1 | 把 | ≥50W。 |
38 | 電烙鐵托架 | 1 | 個 | ≥120*70mm。 |
39 | 數字萬用表 | 1 | 個 | 交直流電流； 交直流電壓； 電容； 電阻； 蜂鳴通斷。 |
40 | 《設備說明書》 | 1 | 本 |
|
