詹陽GJW111挖掘機全車電器電路教學演示實訓臺

詹陽GJW111挖掘機全車電器電路教學演示實訓臺

一、產品簡介

詹陽GJW111挖掘機全車電器電路教學演示實訓臺采用全新詹陽GJW111挖掘機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。

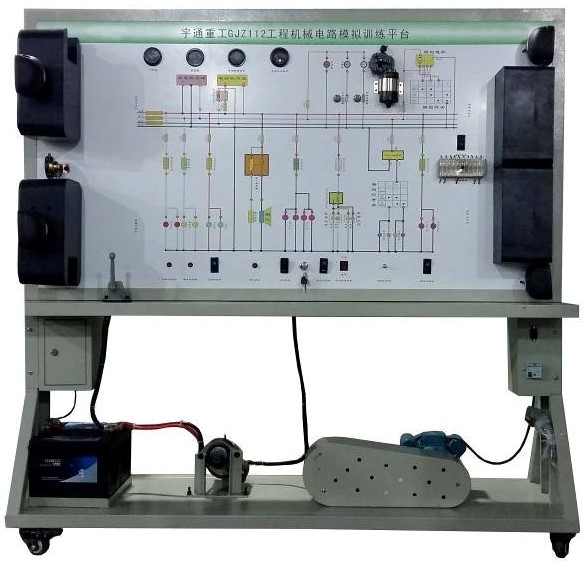

（參考圖）

二、功能特點

1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。

3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

三、技術規格

外形尺寸（約）：1740×650×1700mm(長×寬×高)

動力電源：AC220V

工作電壓：直流24V

工作溫度：-40℃～+50℃

電動機

電壓：AC 220V

功率：2.2KW

轉速：1420r/min

顏色：7035

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表		套	1
4	組合開關		套	1
5	左右前大燈總成		套	1
6	左右轉向燈		套	1
7	左右轉向邊燈		套	1
8	左右組合尾燈		套	1
9	燈光開關		套	1
10	剎車燈開關		套	1
11	倒車燈開關		套	1
12	危險燈開關		套	1
13	線束		套	1
14	雨刮總成		套	1
15	噴水電機		套	1
16	噴水壺		套	1
17	喇叭		個	2
18	喇叭繼電器		個	1
19	起動機總成		臺	1
20	發電機總成		臺	1
21	電動機		臺	1
22	蓄電池		臺	2
23	保險絲盒		個	1
24	電源總開關	50A	個	1
25	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
26	故障模擬與排除裝置		套	1
27	設備手冊		套	1
28	合格證與保修卡		套	1
