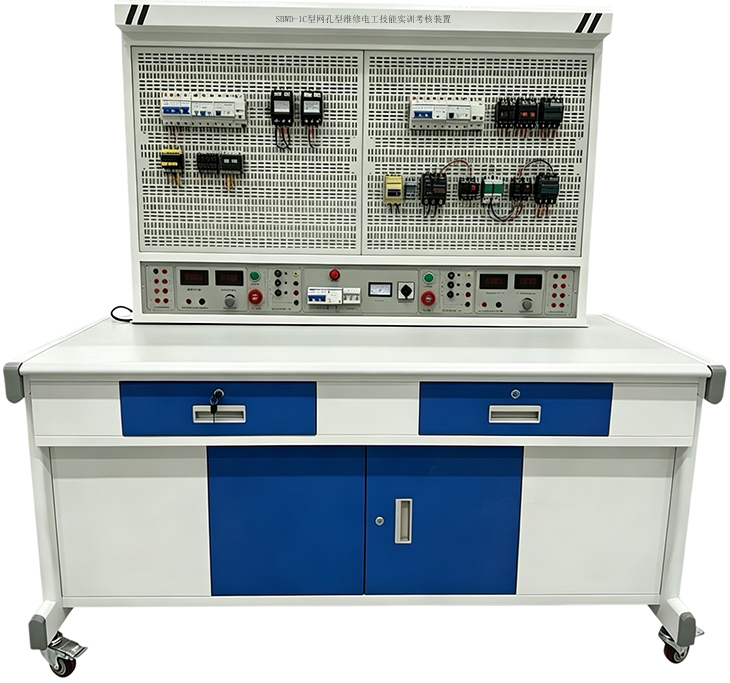

SBWD-1C型網孔型維修電工技能實訓考核平臺
一、產品概述：
網孔型維修電工技能實訓考核平臺，電氣控制實訓室設備是一個技術綜合性較高的實訓平臺，可用于機電一體化技術、電氣自動化、應用電子技術等專業的學生在學完《電工基礎》、《電機與電氣控制》等課程后，進行綜合技能訓練。維修電工技能實訓考核設備可開設電工考工實訓、網孔型維修電工技能實訓考核裝置主要進行電氣課程設計實訓，能提供電機拖動、PLC等相關內容的各種實訓項目，維修電工技能實訓考核裝置主要有實訓桌和網孔板組成，擁有電氣控制柜，電機控制系統實驗裝置、電機控制系統演示裝置等實訓設備。有各種繼電器、接觸器、開關按鈕等供學生選用，學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。維修電工技能實訓考核平臺主要服務對象高職：機電設備類、自動化類；中職：機電技術應用、機電設備安裝與維修、電機電器制造與維修、電子電器應用與維修。
網孔型電工實訓考核裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目自行確定，所選的項目選擇相應的元器件，完成中、高級維修電工技能培訓與考核。也可作為電工考證的考核設備。
二、產品特點：
1、網孔型電工實訓考核裝置電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；
4、各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；
5、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。
6、配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術參數
1、輸入電壓：三相四線制380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜3kVA
4、外形尺寸：1700mm×700mm×1650mm
5、安全保護：設有自動空氣開關通斷電源，設有急停保護、電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護、隔離變壓器等安全保護措施，保證整個實訓過程的安全。
四、實訓臺配備
1、實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
2、實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3、整流二極管：每工位提供4只5408二極管，用于能耗制動的整流電路；
4、測量儀表：指針式交流450V電壓表一只；數顯式直流電流表30V一只。
5、網孔板：
每個工位提供一張采用1.5mm厚冷軋鋼網孔板，經數控沖床加工和一次折彎成型后焊接打磨處理，經過酸洗磷化，表面為靜電粉末噴塑處理。尺寸：600mm×700mm，為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件件的安裝和布局。
6、實訓桌：
為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方，桌子左右各設有兩個抽屜（帶鎖）用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線，造型美觀大方。
五、實驗項目
1、三相異步電動機點動控制電路
2、三相異步電動機自鎖控制電路
3、三相異步電動機單向點動起動控制電路
4、三相異步電動機兩地控制電路
5、正反轉點動、起動控制電路
6、雙重聯鎖正反轉控制電路
7、自動往返控制電路
8、位置開關作自動停止正反轉起動控制電路
9、帶有點動的自動往返控制電路
10、三相異步電動機星型、三角型控制電路
11、接觸器控制行星型、三角型控制電路
12、串電阻降壓起動控制電路
13、三相異步電動機反接制動控制電路
14、三相異步電動機能耗控制電路
15、手動順序起動控制
16、自動順序起動控制
17、人體感應開關控制樓梯白熾燈電路
18、聲控開關控制樓梯白熾燈電路
19、日光燈控制電路
20、單相電度表直接安裝電路
21、單向電度表間接安裝電路
六、維修電工實訓考核平臺配置清單
序號 | 名稱 | 型號 | 數量 |
1 | 實訓網板 | 鐵質噴塑 | 2塊 |
2 | 實驗導線 | 高靠安全護套結構手槍插連接線 | 1套 |
3 | 使用說明書 | / | 1本 |
4 | 交流接觸器 | CJX2-1210 380V | 3 |
5 | 輔助觸頭 | F4-22 | 3 |
6 | 時間繼電器 | ST3P 380V | 2 |
7 | 熱繼電器 | JR36-20 | 2 |
8 | 按鈕開關盒 | 按鈕LA4-3H（3位） | 2 |
9 | 端子排 | TB1510 | 2 |
10 | 燈座 | / | 1 |
11 | 墻壁開關 | / | 2 |
12 | 聲控開關 | 86型 | 1 |
13 | 觸摸開關 | 86型 | 1 |
14 | 白熾燈泡 | 220V | 2 |
15 | 180W三相異步電動機 | 180W | 1 |
16 | 低壓斷路器 | NBX-63 3P | 1 |
17 | 熔斷器 | RT18-32 3P | 2 |
18 | 導軌 | / | 1 |
19 | 行程開關 | LX19—001 | 2 |
20 | 行程開關 | LX19—222 | 2 |
21 | 單相電度表 | 電子式 | 1 |
22 | 日光燈燈管 |
| 1 |
23 | 鎮流器 |
| 1 |
24 | 啟輝器 |
| 1 |
25 | 啟輝器座 |
| 1 |
26 | 日光燈管座 |
| 2 |
27 | 塑料卡子 | / | 若干 |
28 | 螺絲 | / | 若干 |
