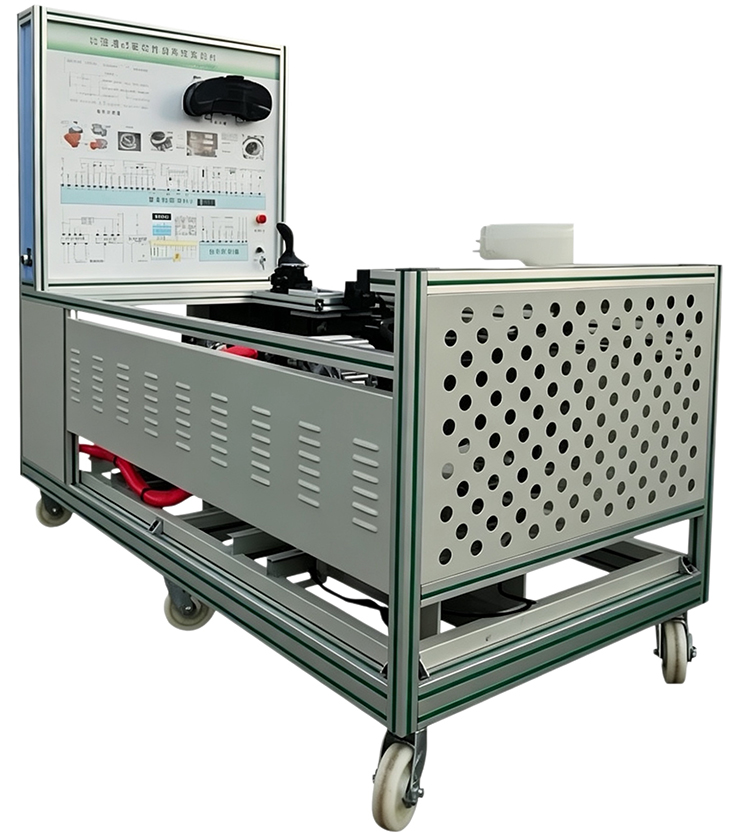

SBXNY-C-04新能源電機控制系統實訓考核臺（大眾三電分控聯動）

一、產品簡介

新能源電機控制系統實訓考核臺（大眾三電分控聯動）產品采用純電動汽車原車電驅動系統，包含電機控制器、驅動電機、變速箱等重要組成部分，可真實展示電驅動系統工作過程，該產品可互聯智能教學系統，實現純電動汽車動力系統交互式教學。

二、產品功能

1、產品采用原車永磁交流同步電機，配套原車控制器，可實現動力系統傳遞過程的演示教學。

2、實訓臺配置一鍵啟動開關、電子駐車開關、油門踏板、剎車踏板、換擋模塊、電動真空助力系統，原車儀表等模塊，原車儀表等可真實實現車輛各工況運行

3、驅動輪兩側安裝透明亞克力防護裝置，保障了學員在實訓過程中的安全。

4、訓練臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，電子水泵和電子風扇采用直流12V電源驅動。

5、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

6、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

7、安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

8、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

10、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

11、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

12、訓練臺必須與動力電池及管理系統訓練臺、純電動汽車高壓充配電總成訓練臺、電動空調系統訓練臺、電控助力轉向系統訓練臺、車身電氣系統訓練臺等互聯互動。

三、技術規格

外形尺寸（mm）：2100*1500*1700（長*寬*高）;

面板外形尺寸（mm）：1448×940mm（長*寬）;

移動腳輪：100*60mm;

模擬工況負載裝置：磁粉制動器：PBS-50（帶可調張力控制器），額定轉矩：50N.m；

前電動總成

額定工作電壓 352V

電機功率：150KW

最大扭矩：310Nom

車輛尺寸：4592×1852×1629MM

軸距：2765MM

電機類型：永磁同步電機

四、實訓（實驗）項目

1.電機及控制器結構與工作原理實訓。

2.高壓電控總成結構與工作原理實訓。

3.檔位控制器結構與工作原理實訓。

4.電子油門踏板結構與工作原理實訓。

5.電機控制器工作過程直流母線電壓和三相交流電壓變化關系。

6.電子油門踏板角位移信號與驅動電機功率之間控制關系。

7.制動能量回收結構與工作原理實訓。

8.電驅動傳動系統 理論和維修實訓。

9.電驅動傳動系統 結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。

10.電驅動傳動系統 保養與維護。

11.電機冷卻系統結構與工作原理實訓。

五、基本配置（每臺）

 高壓電控總成、主控制器總成（電機控制器等）、網關控制器、檔位控制器、剎車踏板總成、電子油門踏板、電機帶傳感器附件總成、電機冷卻系統、變速箱總成、傳動軸總成、前輪左右制動盤總成、DC-DC模塊、磁粉制動器（BS-20（帶可調張力控制器，額定轉矩：20N.m  許用轉速：1500r/min）、制動系統（左右前輪系統及控制附件）、電子真空液壓制動系統、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。
