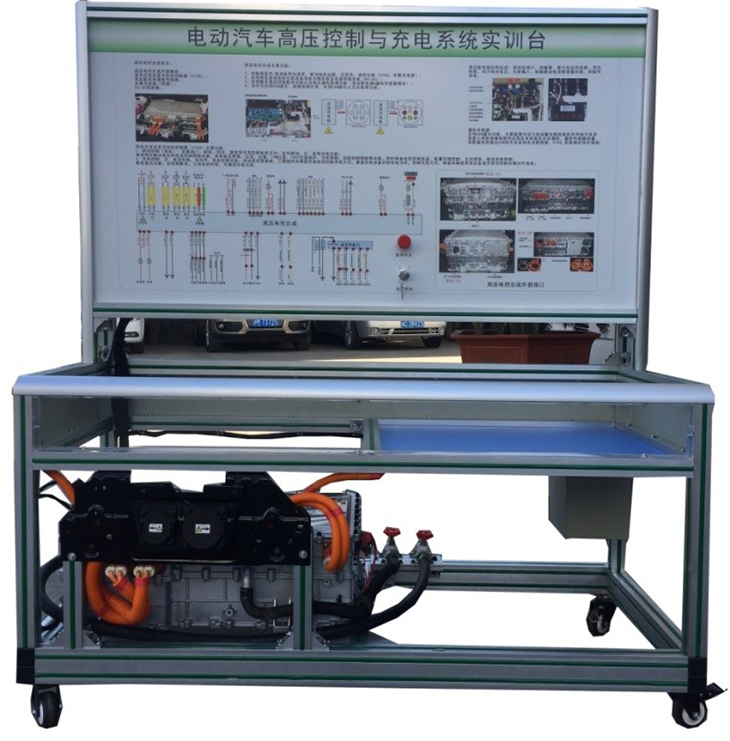

SBXNY-C-03新能源高壓配電系統實訓考核臺（大眾三電分控聯動）
一、產品簡介
新能源高壓配電系統實訓考核臺（大眾三電分控聯動）采用高壓配電控制/控制器與充電(充配電)系統真實器件制作的實驗實訓臺架，可完成純電動汽車高壓配電控制/控制器與充電系統相關的實驗實訓內容，高壓配電控制/控制器與充電系統與充放電系統實物硬件平臺連接使用。適合于各類院校對純電動汽車高壓控制/控制器與充電系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.實訓臺與動力電池與電驅動等臺架連接，展示高壓配電控制與充電系統的結構與原理、動態演示高壓配電控制與充電系統工作過程。
2.安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
3.充配電總成箱蓋采用透明亞克力板封裝，可直觀的觀察內部電子元器件結構及線路連接，方便學員對充配電總成內部結構認知。
4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點10個。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
10.訓練臺必須與動力電池及管理系統訓練臺、電動空調系統訓練臺、電控助力轉向系統訓練臺、車身電氣系統訓練臺等互聯互動。
三、技術規格
1.外形尺寸（mm）：1500×700×1700(長×寬×高)
2.面板外形尺寸（mm）：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.高壓電源: DC352V;
四、實訓（實驗）項目
1.純電動汽車高壓控制/控制器與充電系統認知。
2.純電動汽車高壓控制/控制器與充電系統基本控制原理與工作過程驗證實訓。
3.純電動汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4.純電動汽車整車高壓區認知實訓。
5.純電動汽車高壓配電控制與充電系統測量與維護體驗實訓。
6.認識充配電總成
7.認識雙向逆變電機控制器
8.認識DC/DC變換器
9.認識車載充電機
10.認識高壓配電模塊
11.認識漏電檢測模塊
12.認識直流充電系統
13.高壓互鎖與絕緣檢測
五、基本配置
國標充電槍與充電座、車載充電機、高壓充配電總成（帶各類高壓繼電器與保險絲）、充電系統、高壓電控總成、漏電傳感器模塊、絕緣傳感器模塊、操作單元、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。
