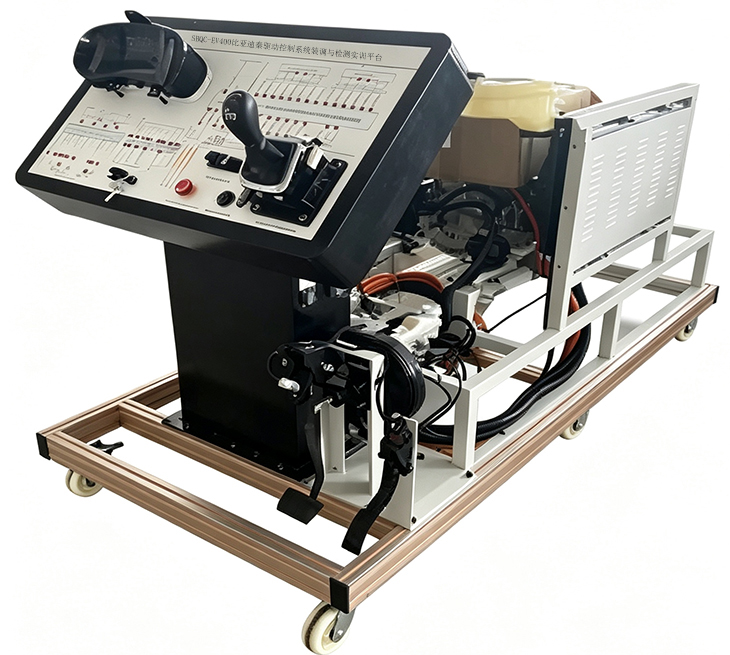

SBQC-EV400比亞迪秦驅動控制系統裝調與檢測實訓平臺
一、產品介紹
比亞迪秦驅動控制系統裝調與檢測實訓平臺以（翻新比亞迪秦EV400）新能源車型為基礎，包含永磁同步驅動電機總成、集成電源控制器、充電系統、高壓連接線束、專用充電槍、驅動電機控制器、傳動軸、電子駐車系統、冷卻系統、制動踏板、加速踏板、掛擋機構、組合儀表等，通過操作控制面板可實現驅動電機加速、減速、駐車等功能。各零部件按照原車相對位置固定到平臺上，直觀展示純電動汽車驅動電機控制系統及驅動系統結構，滿足對該系統的結構認知和檢測功能。驅動控制系統裝調與檢測設備配備檢測面板,通過檢測面板可測量驅動電機相關電路驅動控制系統裝調與檢測臺符合國家新能源汽車教學標準，適合職業院校、培訓學校、培訓機構等新能課程教學使用。為汽車教學專業學科打造了教、學、研、修、操、控、檢的新能源汽車專用設備。
二、功能特點
1.設備框架采用壁厚不低于2.5mm方管作為臺架支撐，外部采用不低于2mm優質鋼板通過激光切割工藝及數控折彎設備制作而成，保證美觀和牢固。檢測面板立柱及框架底部兩側采用激光鏤空工藝并配備LED燈光效果增加設備的科技感,提高學員的學習興趣。測量面板采用不低于8mm透明亞克力鏡像UV噴涂工藝，設備操作面板符合人機工程學的設計理念方便學員操作。
2.學員可通過新能源汽車專用解碼器對電機控制系統進行讀取故障碼及清除故障碼,讀取動態數據流，參數設定等診斷功能
3.驅動電機實訓平臺配備檢測端子，學員可通過萬用表、示波器等檢測分析各系統的電路。
4.設備配備故障設置系統，滿足對整車控制器的線路斷路設置功能。
5.電機控制器上蓋采用透明亞克力設計，可清晰觀察電機控制器內部結構。
6.設備加速踏板在保證正常使用的情況下對加速踏板進行限速設計，防止學員的過度加速，保證設備運行的穩定性。
7.配備故障考核設置系統。
三、產品配置
1.設備主要配件包含新能源車型原車動力系統一套，包含永磁同步驅動電機總成1個、驅動電機控制器、充配電控制器、電機控制器1個、傳動軸2個、轉向節總成2個、制動總泵1個、制動分泵2個、電子駐車系統、冷卻系統、制動踏板、加速踏板、掛擋機構、組合儀表、無鑰匙啟動開關。2.故障設置系統1套(斷路故障、檢測面板(檢測端子）
四、實訓項目
1.旋變傳感器的檢測與故障分析。
2.驅動電機散熱水泵的檢測與故障分析。
3.輪速傳感器的檢測與故障分析。
4.駐車電機的檢測與故障分析。
5.驅動電機溫度電路的檢測與故障分析。
6.制動開關及加速踏板的檢測與故障分析
7.換擋機構控制信號的檢測與故障分析。
8.高壓配電系統的檢測與故障分析。
9.高低壓互鎖系統電路檢測與分析。
10.高壓熔斷器的認知與檢測。
11.DC-DC檢測與原理分析。
12.充電系統的檢測與原理分析。
五、技術參數
1.高壓動力電壓：額定工作 DC480V
2.低壓控制工作電源:系統控制回路標準工作電壓 DC12V，適配行業通用低壓控制供電體系;
3.電機控制器峰值功率：100KW;
4.電機控制器冷卻方式：水冷；
5.電機控制器防護等級：不低于IP67:
6.前電動機最大功率:100KW;
7.前電動機最大扭矩:310Nm;
8.CLTC純電續航里程：500km;
9.外形尺寸：1900×1200×1200mm(長×寬×高)
10.工作環境溫度：20℃~+50℃。
