低壓電工實訓裝置

SBDQ-210B低壓電工實訓裝置

一、概述

低壓電工實訓裝置,電工實訓臺是面向電氣相關專業及低壓電工取證培訓的基礎實訓場地，嚴格依據低壓電工特種作業考核標準建設，集理論驗證、實操訓練、安全實訓、技能考核于一體，主要服務電工基礎、安全用電、低壓電氣安裝與檢修等教學及持證上崗培訓工作。低壓電工實訓裝置,電工實訓臺以低壓電氣作業安全規范和實操技能為核心，側重培養學員安全操作意識、基礎接線、線路檢修、故障排查能力，適配低壓電工特種作業考證、日常教學、崗前實訓及技能訓練，是電氣類專業入門級核心實訓場所。低壓電工實訓裝置,電工實訓臺完全對標低壓電工特種作業考核要求，強化安全作業習慣與標準化操作流程，幫助學員掌握低壓配電、電氣安裝、設備巡檢、故障處理等實用技能，滿足學員考取低壓電工證、從事物業電工、車間低壓運維、電氣安裝等崗位的技能需求。

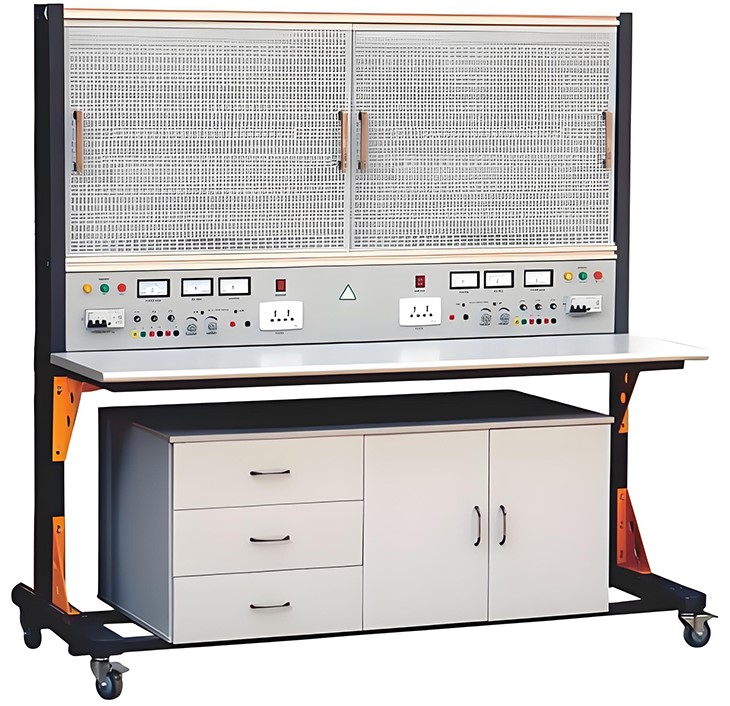

（圖片僅供參考、以實際配置為準）

1、低壓電工實訓裝置,電工實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。

2、實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。

3、整流二極管：每工位提供4只5408二極管，用于能耗制動的整流電路；

4、測量儀表：指針式交流450V電壓表一只；數顯式直流電流表30V一只。

5、網孔板：每個工位提供一張冷軋鋼網孔板，為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件件的安裝和布局。

6、實訓桌：桌子左右各設有兩個抽屜（帶鎖）用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線。

7.實訓臺需設有自動空氣開關通斷電源，設有急停保護電壓型漏電保護器和電流型漏電保護器、過壓保護、過流保護、過載保護、隔離變壓器等安全保護措施。

二、電工實訓臺配備附表可拆卸式配件

序號	貨物名稱	型號與規格	數量
1	操作臺實訓桌	1700mm700mm1650mm	1
2	實訓網板	鐵質噴塑700mm*600mm	2
3	實驗導線	高靠安全護套結構手槍插連接線,4mm	1
4	導軌插座	4孔16A 54.5mm*46mm	2
5		5孔10A 36mm*46mm	2
6	漏保	3P+N C16 99mm*46mm	2
7	急停	LA38-11 22mm	2
8	按鈕	LA38-11 綠色 22mm	2
9		LA38-11 紅色 22mm	2
10	指示燈	AD16-16E 220V 紅 16mm	2
11	保險座	（5x20mm）型	8
12	波段開關KCZ	5W2D 10mm	2
13	指針表	85C17 450V 40mm*70mm	2
14	數顯表	DC 30V	2
15	多圈電位器	WXD3-13-2W 10K 10mm	2
16	二極管	IN5408 1.2mm	8
17	交流接觸器	CJX2-1210 380V 45mm*70mm	2
18	輔助觸頭	F4-22	2
19	熱繼電器	JR36-20 70mm*37mm	1
20	時間繼電器	ST3P A-B AC380V 40mm*50mm	1
21	按鈕開關盒	按鈕LA4-3H（3位）77mm*160mm	1
22	端子排	TB1510 125mm*22mm	2
23	180W三相異步電動機	180W 110mm*200mm	1
26	燈座	E27	1
27	墻壁開關	86mm*86mm	2
28	白熾燈泡	220V E27	2
29	單相電度表	電子式 112mm*130mm	1
30	空開	NBX-63 3P 80mm*80mm	1
31	熔斷器	RT18-32 3P+2P 88mm*77mm	1
32	空開	NBX-63 2P 53mm*80mm	1
33	塑料卡子螺絲	4mm	若干
