SBWK-08A電工網孔板實訓裝置（雙工位）

一、概述

電工網孔板實訓裝置（雙工位）電工實訓臺 是一款面向職業院校及培訓機構，集培訓、考核與技能鑒定于一體的多功能電氣實訓平臺。電工技能實訓臺采用標準配電柜結構，充分利用雙面空間設計為兩個獨立工位，支持兩名學生同時進行操作實訓，互不干擾。網孔型維修電工實訓平臺主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

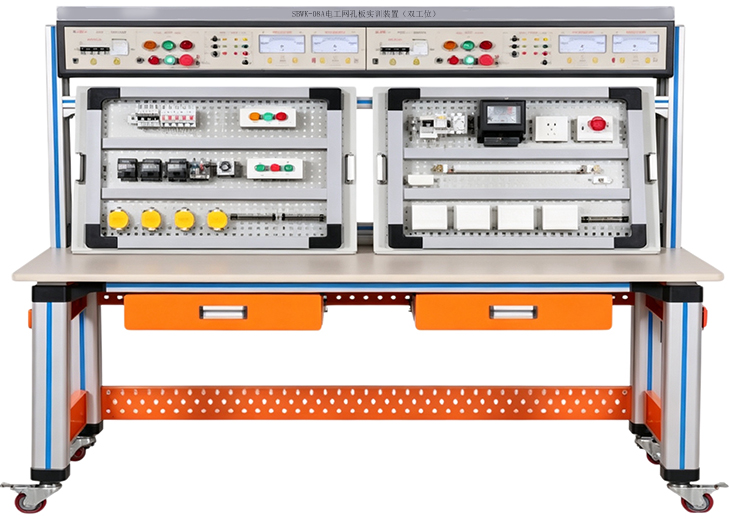

（圖片僅供參考、以實際配置為準）

二、特點

1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

3、網孔型初級維修電工實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

三、技術性能

1.工作電源:三相四線AC380Vェ10% 50Hz;

2.工作環境:溫度-50C~+40*C相對濕度<85% (25*C)海拔<4000m;

3.裝置容量:<2.0KVA;

4.外形尺寸:1630mmx720mmx1720mm;

5.安全保護:具有接地、漏電壓、漏電流保護，安全指標符合國家標準。

四、實訓臺配置

1.電工實訓臺面板要求采用z25mm厚高密度纖維板外貼進口防火板，橙色PVC截面封邊，具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點;正面左右兩邊采用圓弧設計，安全使用，外觀簡約大方。

2.桌體要求采用工業鋁合金型材一次成型，陽極氧,化工藝處理，截面尺寸不低于72mm*72mm，開有標準滑槽，可以根據需求安裝不同的配件，鋁型材凹槽采用橙色襯條裝飾，鋁型材上下各有3塊擋板支撐，擋板采用z1.2mm冷軋鋼板制作，表面橘紅色噴塑工藝處理，并規整分布3排8*738mm腰孔，桌體的平衡可由腳下鋁壓鑄件上的腳輪進行調節腳輪帶剎車功能便于固定。

3.臺面要求通過至少四個鋁壓鑄件浮空式連接支撐，厚度要求5mm，表面橙色噴塑工藝處理。桌面要求高度z800mm，桌體承載重量>300KG。

4.桌體自帶抽屜2只，采用z1.2mm冷軋鋼片成型，表面橘紅色噴塑工藝處理;

五、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

六、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每臺需配兩套元器件，用戶也可自行購買。
