SBDGQ-022A型PLC電氣控制綜合實訓裝置
一、產品概述：
PLC電氣控制綜合實訓裝置是面向電氣自動化、機電一體化、智能制造等專業，對接工業現場應用的專業核心技能實訓場地。實訓室以三菱FX1N-40MR小型PLC為核心載體，融合低壓電氣控制與可編程邏輯控制技術，構建“電氣基礎+PLC應用+實操調試”一體化教學平臺，聚焦培養學生電氣安裝、PLC編程、系統調試與故障排查的崗位核心能力。
PLC電氣控制綜合實訓平臺采用“理論+實操+項目”教學模式，既能開展基礎驗證性實驗，幫助學生掌握電氣控制與PLC原理；又能完成綜合性、設計性實訓項目，培養學生獨立完成自動化系統組裝、編程、調試及故障檢修的全流程能力。同時，可承擔接低壓電工考證、PLC技能等級認定、職業技能競賽集訓、校企合作實訓等任務，有效銜接教學與工業現場，助力學生快速適配電氣運維、自動化調試、設備編程等崗位需求，為智能制造行業輸送高素質技術技能人才。
PLC電氣控制綜合實訓設備緊扣職業教育“崗課賽證”融合要求，適配《電氣控制技術》《PLC應用技術》等課程教學，兼顧技能競賽、考證培訓與創新實訓。場地采用標準化雙工位布局，設備排布規整、安全防護完備，可滿足單人實操、雙人協作及小組項目訓練，適配班級批量實訓與個性化技能提升需求。
PLC電氣控制綜合實訓裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、三菱主機等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

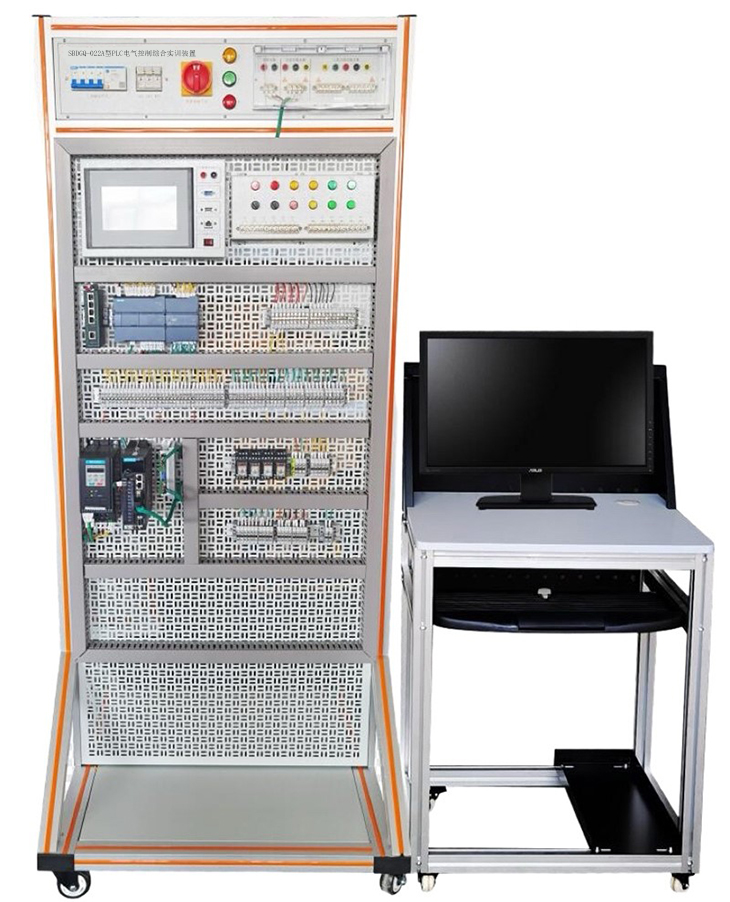

圖片做參考，以實際為準
二、主要技術參數：
1.輸入電源：電壓AC380V，電流5A。
2.外形尺寸：1000cm×700cm×1730cm
3. PLC主機掛箱：三菱FX1N-40mR
4. 電腦桌：800×600mm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
五、PLC模擬控制對象實訓模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
六、數字孿生仿真系統
軟件通過自動、手動和PLC控制三種模式再現了虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致，與各種PLC主機兼容。
七、實驗操作項目：
（一）電氣實訓部分
1.時間繼電器自動控制Y-Δ降壓啟動控制電路。
2.三相交流異步電動機正轉、反轉、停車時能耗制動控制電路
3.兩臺三相交流異步電動機的控制電路。
4.M2在M1點動運行后定時啟動的電氣控制線路的安裝與調試。
5.三臺三相交流異步電動機順序啟動控制電路的安裝與調試。
6.兩臺三相交流異步電動機順序啟停控制線路的安裝與調試。
7.兩臺三相異步電動機同時起動，延時停止控制線路的安裝與調試
8.滑臺兩點位置控制電路的安裝與調試。
（二）PLC綜合訓練部分
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能訓練
4、移位寄存器測試
5、數據處理功能訓練
6、微分、位操作測試
7、三層電梯控制
8、自動售貨機
9、機械手
10、自動門
11、天塔之光
12、全自動洗衣機
13、自動成型機
14、紅綠燈
15、裝配流水線
16、四路搶答器
17、音樂噴泉
18、軋鋼機
19、郵件分揀
20、物料分揀
21、多級傳輸
22、八段碼顯示
23、多種液體混合
24、雙面銑床
25、電鍍槽
26、交流電機正反轉控制
27、小車運動
28、攪拌站
29、汽車燈光控制
30、汽車火花塞點火控制
31、加工中心控制
32、隧道監控
33、自動扶梯
34、CA6140普通車床PLC改造控制
35、X62W萬能銑床PLC改造控制
36、T68臥式鏜床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050搖臂鉆床PLC改造控制
39、Z35搖臂鉆床PLC改造控制
41、M1432A萬能外圓磨床PLC改造控制
42、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
（1）三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
（2）三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
（3）三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
（4）三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
八、PLC電氣與控制綜合實訓平臺元器件配置清單
序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
1 | 三相漏電開關 | DZ47LE﹣32 | 1 | 只 |
|
2 | 交流接觸器 | CJX2﹣0901 | 4 | 只 |
|
3 | 交流接觸器輔助觸頭 | F4-22 | 2 | 只 |
|
4 | 熱繼電器 | JR36﹣20 | 2 | 只 |
|
5 | 2P熔斷器 | RT18-32X | 1 | 只 |
|
6 | 3P熔斷器 | RT18-32X | 1 | 只 |
|
7 | 行程開關 | LX9-222 | 2 | 只 |
|
LX9-001 | 2 | 只 |
|
8 | 控制按鈕 | 3H | 2 | 只 |
|
9 | 電子式時間繼電器 | ST3 | 2 | 只 |
|
10 | 三相異步電機 | 380V（Y/△）180W | 1 | 臺 |
|
11 | 三相異步電機 | 380V（Y/△）180W | 1 | 臺 | 帶離心開關 |
12 | 三相異步電機 | 380V（Y/△）180W | 1 | 臺 |
|
13 | 塑料卡子及自攻螺絲 |
| 100 | 只 |
|
14 | 端子排 |
| 20 | 孔 |
|
15 | PLC主機 | 三菱FX1N-40mR | 1 | 套 |
|
16 | 開關電源 |
| 1 | 套 |
|
17 | PLC轉換模塊 | 配中間繼電器 | 1 | 套 |
|
18 | 虛實結合實訓模塊 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1 | 套 |
|
19 | 工業自動化數字孿生仿真軟件（正版） | 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目： 1）三層電梯控制 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙面銑床 19）電鍍槽 20）交流電機正反轉控制 21）小車運動 22）攪拌站 23）汽車燈光控制 24）汽車火花塞點火控制 25）加工中心控制 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控制 29）X62W萬能銑床PLC改造控制 30）T68臥式鏜床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050搖臂鉆床PLC改造控制 33）電動葫蘆PLC改造控制 34）Z35搖臂鉆床PLC改造控制 35）M1432A萬能外圓磨床PLC改造控制 | 1 | 套 |
|
20 | 編程電纜 |
| 1 | 條 |
|
21 | 變壓器 | BK變壓器380V/36V+24V | 1 | 臺 |
|
