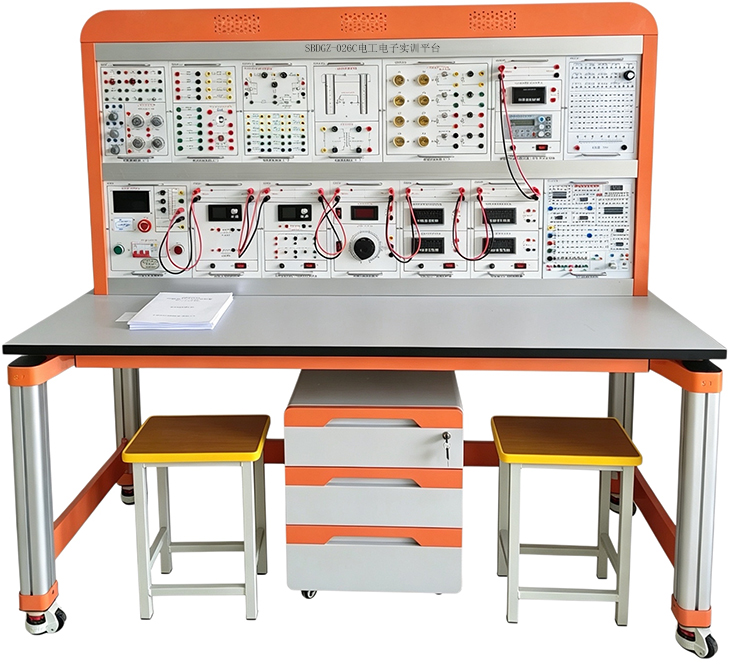

SBDGZ-026C電工電子實訓平臺
一、概述
電工電子實訓平臺,電工電子實驗室設備是高校電子信息、自動化、機電一體化、電氣工程及其自動化、智能制造等理工類專業核心基礎實訓場地，承擔《電路分析》《模擬電子技術》《數字電子技術》《電工基礎》《電氣測量》等專業基礎課程的實驗教學任務，兼顧課程實訓、課程設計、學科競賽、畢業設計、科研基礎驗證等多重教學功能，搭建理論知識與工程實操銜接的教學平臺。電工電子實訓設備能完成高等院校"電工基礎"、"電工學"、"電路分析"、"電路原理"、"電子技術"等多門課程的實訓教學。
二、基本功能
1.電工電子實訓平臺配套電源及測量儀表均具有短路、過流保護和自動恢復功能。
2.電工電子實訓平臺應具備開展初級、中級、高級電工技能等級考試培訓及電路焊接實訓的功能；
3.整體采用模塊化結構形式，其中電工技能模塊與實訓臺架相匹配，便于拆卸，其他功能模塊、電源、儀器儀表（除示波器、萬用表）全部采用獨立掛箱式結構；
4.實訓掛箱之間的工作電源采用短接橋連接，既接通各模塊電源，又使各模塊連成一體各實訓模塊任務明確，方便學校根據自身的教學要求，選擇不同的實訓配置。
5.平臺有漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實訓進程安全。實訓連接線及插座采用不同的結構，使用安全、可靠、防觸電。
6.電工電子實訓臺配備日光燈管半隱藏式設計、安全可靠，實驗現象清晰可見。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃；
3.裝機容量：＜1.5kVA；
4.尺寸不小于1650mm×750mm×1660mm；
四、基本配置及功能
（一）電工電子實訓平臺：包括實訓桌、實訓臺架（放置掛箱）、燈箱、掛箱式實訓模塊。
1.實訓桌
（1）面板采用E1級三聚氰胺復面合成板，臺面厚度不小于25mm；采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，桌面板下設支撐框架，截面尺寸不小于40×40mm，承受力不少于300kg；實訓桌下方配套存儲柜1個。
（2）實訓桌支撐立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸不小于70×70mm，四面帶槽，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件；下方裝有四個帶剎車的萬向輪，可以隨意固定和移動；
（3）桌面設置絕緣墊，厚度不小于3mm，無毒無異味；
（4）凳子2個：
1）凳腿采用30×30×1.2mm 的方管；
2）拉管采用 30×30×1.2mm 的方管；
3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（5）要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，保護實驗與設備安全。擋板拆卸、安裝方便，便于日常維護與清潔。
（6）實訓臺架采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件連接，桌面板下設支撐框架，承受力不小于300kg。
2.實訓臺架
(1)采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，掛箱橫檔截面型材尺寸不小于20×50mm、左右立柱截面尺寸不小于30×60mm所有型材表面光滑，無凹槽，用于放置實訓掛箱等。
(2)實訓臺頂部配有LED照明燈箱、內置LED無頻閃光源，發光均勻柔和，燈體表面靜電噴塑處理，易清潔打理、科學柔光健康護眼、無藍光危害，并設有日光燈實訓燈管。
3.實訓模塊
（1）三相交流電源模塊：1套
提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實訓平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
（2）交流可調模塊1套：
提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。
（3）直流可調模塊1套：
1）提供雙路直流程控電源:每路輸出0-30V/2A，電壓穩定度≤0.2%，電流穩定度≤0.2%，具有短路、過流自動保護功能。并能夠顯示輸出電壓、輸出電流、負載電壓和負載電流。
2）低壓直流電源、恒流源模塊1套：
提供一路大于等于0～200mA范圍的連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，配有直流數顯電流表指示輸出電流，具有輸出開路、短路保護功能；提供±5V、±12V四路固定輸出，具有短路、過流保護及自動恢復功能。
3）低壓直流電源：±5V、±12V四路固定輸出，每路均具有短路、過流保護及自動恢復保護功能。
（4）智能測量電表
1）智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
2）智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
3）智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4）智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
5）智能功率、功率因數表1只
功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（5）函數信號發生器模塊1套：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。
4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。
5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。
6）方波占空比可調, 調節范圍：5%-95%調節；
7）外測頻率功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。
8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能
9）上升時間≤50。
10) 5V正反相單脈沖輸出。
11) 工作溫度范圍：-20℃～+50℃。
（6）電路基礎模塊（一）1套：
完成疊加原理、基爾星夫定律(判斷性實訓)、戴維南定理、諾頓定理直流電阻電路故障的檢查、互易定理歐姆定律等實訓;提供電阻2W(數量不少于9個：包括510、1000、2000、3000、5100)；電感(數量不少于3個：包括4.7mH、10mH、30mH)、電實訓1容耐壓值不小于63V(數量不少于不少于6個；包括1000pF、6800pF0.01F、0.1uF、1F)，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。
（7）電路基礎模塊（二）1套：
提供燈泡（12V/0.1A）、穩壓管、二極管、未知元件、電位器（1k/2W、10k/2W、47k/2W各一只）、可調電阻（0～0.9Ω/2W、0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W、0～90000Ω/2W各一組）等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。
（8）電路基礎模塊（三）1套：
提供儀表量程擴展的基本表頭1只，提供電阻等元器（1.01Ω/2W、11.1Ω/2W、900Ω/2W、9.9kΩ/2W）各一只。
（9）電路基礎模塊（四）1套：
提供兩路運放及實訓元器件（電阻2W(2000、3000、1k、2k)、電容(0.1F/63V/、1uF/63V/)、電感100mH）等；可完成受控源、回轉器、負阻抗變換器實訓。
（10）交流電路模塊（一）1套：
提供100Ω/25W、200Ω/25W、1kΩ/25W大功率電阻、100mH/0.3A電感、整流二極管（1N5408四只）、電流插座等，完成RLC串聯交流電路、RLC并聯交流電路以及電感、電容元件在直流電路和交流電路中的特性研究。
（11）交流電路模塊（二）1套：
提供啟輝器一只，日光燈管的兩個頭經過保險絲用四個強電柱引出接線端口、30W鎮流器一只、提供高壓電容器0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高等實驗。
（12）交流電路模塊（三）1套：
提供三組白熾燈螺口燈座，每組由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)，可插60W以下的白熾燈六只，可完成三相交流電路實訓。
（13）鐵芯變壓器、互感/電度表模塊1套：
提供鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，實訓時臨時掛上，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實訓時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。
（14）模擬電路模塊1套：
提供提供低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）、高可靠圓腳集成塊插座（8P2只、14P1只）、鍍銀長紫銅管（供插電阻、電容、三極管等）及固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、電位器等），實驗箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板。
（15）數字電路模塊1套：
提供脈沖信號源（正、負輸出單次脈沖和頻率不小于0.5Hz～300kHz連續可調的計數脈沖源各一路）、三態邏輯測試筆（高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮）；具備電平指示、邏輯開關、四位十進制譯碼顯示器、高可靠圓腳集成塊插座、可靠的鍍銀長紫銅管及固定器件等。
（16）電機控制及電工技能訓練考證模塊1套：
1）采用模塊化設計，與臺架適配，方便拆裝；
2）提供網孔板（404mm×298mm）一塊、交流接觸器（線圈電壓為380V）三只、熱繼電器一只、時間繼電器一只、按鈕三只（黃、綠、紅）、按鈕開關盒（三孔）一個、變壓器（220V/26V/6.3V）一只、整流橋一個、能耗制動電阻（10Ω/25W）一個、接線端子排一個、行程開關2只、專用實訓連接線10根；
3）PLC可編程控制器實訓組件1套：提供PLC模塊（集成數字量I/O（12路數字量輸入/8路數字量輸出）、以太網口、RS-485通信口、6路高速計數器；配套通信編程電纜）。
（17）電動機1臺：
三相鼠籠電機（380V/180W）；電機的三個繞組均已引出，接線方便。
（18）智能可調電阻箱1套：
電阻輸出不少于4位LED顯示，通過按鍵、編碼器調節，可任意改變從1～9999Ω高精度的電阻阻值，步進調節不大于1Ω。整機具有過載保護功能，當電壓或電流過大時能及時告警并切斷電阻輸出。
（19）多通道測量模塊1套：
1）模塊包含三個電壓測量通道和一個電流測量通道，每個測量通道均采用獨立隔離放大，徹底消除共地干擾與接地環路。支持非接地參考點測量，真實還原電路工作狀態，隔離屏障有效防止高壓竄入損壞采集系統，為學生實驗與設備安全提供雙重保障。
2）電壓通道增益量程檔位包括1:1、1:10、1:100，通道的增益等參數一致；電流通道增益量程檔位為1:1；
3）四個通道增益誤差為±5%以內，且都線性放大。最大輸入電壓不低于600V，最大輸入電流不低于5A，帶寬不低于50kHz，四路輸出均帶有過壓告警功能，支持示波器四通道同時觀測。
（20）實訓導線1套：
根據不同實訓項目的特點，配備不同規格的實訓連接線，強弱電均采用高可靠護套結構槍插連接線（不存在觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插。
（21）數字示波器1臺：
1）帶寬不低于120MHz，實時采樣率不低于1GSa/s，雙通道，
2ns/div～50s/div時基范圍；
2）存儲深度（每次采集波形的記錄長度）不低于10K采樣點；
3）超便攜示波器，超靜音設計，功耗不高于18W；
4）不小于7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800×480像素；
（22）電式數字萬用表1個：
直流電壓測量范圍不小于：0-1000V；交流電壓測量范圍不小于：0-750V；直流電流測量范圍不小于：0-10A；交流電流測量范圍不小于：0-10A；電阻測量范圍不小于：0-60MΩ；電容測量范圍不小于：0-60mF；頻率范圍不小于：10HZ~10MHZ；充電：不小于1000mAh鋰電，Type-c充電；精度不小于：DC±(0.5%+2)，AC±(0.8%+3)。
（23）可調溫焊臺1臺：
主機材質:鋁合金；輸入電壓:AC220V+/-10%50Hz/60Hz；控溫方式:數顯按鍵調溫；主機重量:不大于3.4kg；發熱芯:撥插式渦流發熱芯；手柄線材:防燙硅膠線；功率消耗:不大于150W；控溫范圍:不小于50-600℃；手柄線長:不小于1.8m。
（24）其他實訓工具及耗材1套：配常用的元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、熱風臺、焊錫絲、吸錫器、驗電筆、工具箱。
（25）電子焊接套件1套：
（1）直流穩壓電源
（2）多路搶答器
（3）可編程定時器
（4）門鎖防盜報警器
（5）光控音樂門鈴
（6）編碼電子鎖電路
（7）51單片機最小系統
五、完成的實驗項目：
（一）電工基本實訓至少包括：
1.基本電工儀表的使用及測量誤差的計算；
2.減小儀表測量誤差的方法；
3.儀表（電壓表、電流表）量程擴展實驗；
4.線性與非線性電路元件伏安特性的測繪；
5.電位、電壓的測定及電路電位圖的繪制；
6.歐姆定律；電阻的串聯、并聯和混聯電路；
7.電阻分壓器電路；
8.電容的充放電電路；
9.基爾霍夫定律驗證及其故障判斷；
10.疊加原理驗證及其故障判斷；
11.戴維南定理驗證；
12.諾頓定理的驗證；
13.電壓源與電流源的等效變換；
14.互易定理的研究；
15.二端口網絡測試；
16.最大功率傳輸條件的測定；
17.典型電信號的觀察與測量；
18.受控源VCVS、VCCS、CCVS、CCCS的研究；
19.負阻抗變換器的特性測試；
20.回轉器的特性測試；
21.一階電路響應與研究；
22.二階電路的響應研究；
23.RC雙T選頻網絡；
24.L、C元件在直流電路中和正弦交流路中的特征；
25.R、L、C阻抗特性的測定；
26.R、L、C串聯諧振電路R、L、C串聯和并聯交流電路；
27.互感電路的研究；
28.日光燈電路的連接及功率因數的提高；
29.單相鐵芯變壓器特性的測試；
30.單相電度表的安裝及使用；
31.三表法測量電路的等效參數；
32.三相交流電路電壓、電流的測量；
33.三相電路功率的測量；
34.功率因數及相序的測量。
（二）電機控制實訓至少包括：
1.三相鼠籠式異步電動機的使用；
2.三相鼠籠式異步電動機點動和自鎖控制；
3.三相鼠籠式異步電動機正反轉控制；
4.三相鼠籠式異步電動機Y-△降壓啟動控制；
5.接觸器和按鈕雙重連鎖正反轉控制；
6.三相鼠籠式異步電動機的能耗制動控制；
7.自動工作臺自動往返循環控制線路；
8.三相異步電動機起動順序控制。
（三）模擬電路基本技能實訓至少包括：
1.晶體管共射極單管放大器；
2.場效應管放大器；
3.負反饋放大器；
4.射極跟隨器；
5.差動放大器；
6.集成運算放大器指標測試；
7.模擬運算電路；
8.有源濾波器；
9.電壓比較器；
10.波形發生器；
11.RC正弦波振蕩器；
12.LC正弦波振蕩器；
13.壓控振蕩器；
14.功率放大器；
15.集成功率放大器；
16.串聯型晶體管穩壓電源；
17.集成穩壓器。
（四）數字電路實驗至少包括：
1.晶體管開關特性、限幅器與鉗位器；
2.TTL集成邏輯門的邏輯功能與參數測試；
3.CMOS集成邏輯門的邏輯功能與參數測試；
4.集成邏輯電路的連接和驅動；
5.組合邏輯電路的設計與測試；
6.譯碼器及其應用；
7.數據選擇器及其應用；
8.觸發器及其應用；
9.計數器及其應用；
10.移位寄存器及其應用；
11.脈沖分配器及其應用；
12.使用門電路產生脈沖信號；
13.單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路；
14.555時基電路及其應用。
（五）焊接電路實訓至少包括：
1.多路搶答器的焊接與調試；
2.可編程定時器的焊接；
3.門鎖防盜報警器的焊接與調試；
4.光控音樂門鈴的焊接與調試；
5.直流穩壓電源的焊接與調試；
6.編碼電子鎖電路的焊接與調試；
7.51單片機最小系統電路的焊接與調試。
六、電工技能等級考試培訓
（一）初級電工項目至少包括：
1.三相鼠籠式異步電動機的使用；
2.三相鼠籠式異步電動機點動和自鎖控制；
3.三相鼠籠式異步電動機正反轉控制；
4.三相鼠籠式異步電動機Y-△降壓啟動控制；
（二）中級電工項目至少包括：
1.接觸器和按鈕雙重連鎖正反轉控制；
2.三相鼠籠式異步電動機的能耗制動控制；
3.自動工作臺自動往返循環控制線路；
4.三相異步電動機起動順序控制；
（三）高級電工項目至少包括：
1.PLC控制的三相異步電動機正反轉控制；
2.PLC控制的三相異步電動機Y/Δ啟動控制；
3.PLC控制的三相異步電動機降壓啟動控制；
4.PLC控制的三相異步電動機能耗制動控制實訓項目
