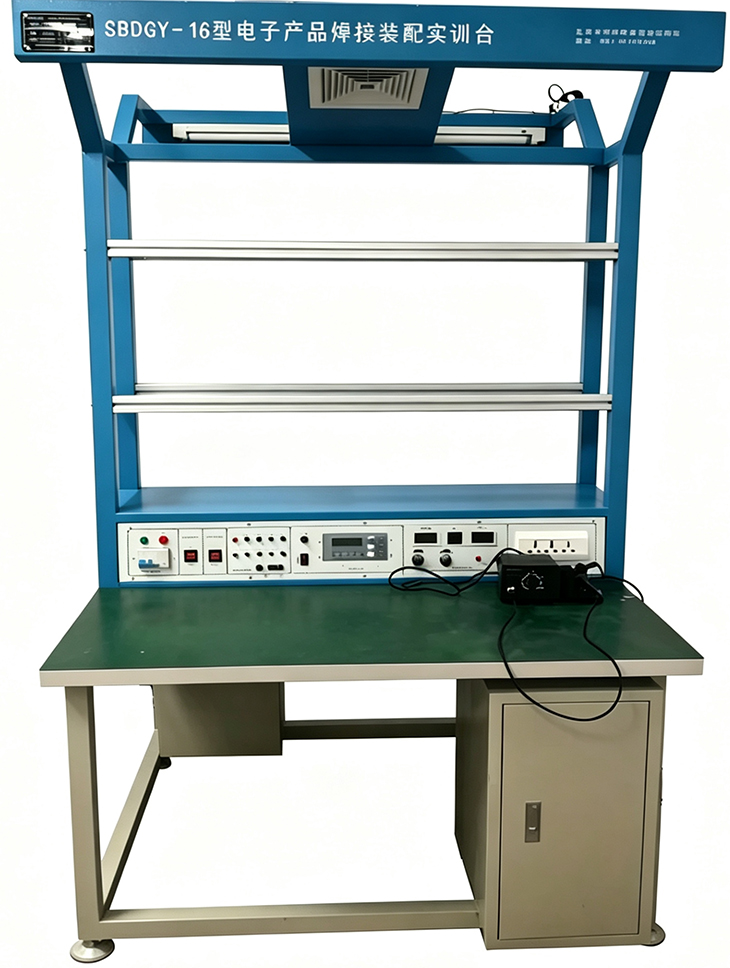

SBDGY-1G型電子產品焊接裝配實訓臺（兩面雙組型）
一、概述
電子產品焊接裝配實訓臺（兩面雙組型）是根據以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求而研發的產品。可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。適合各職業院校電子類專業《電子工藝》課程的實訓教學。
二、裝置特點
1.采用生產流水線結構，使學生的操作訓練貼近生產實際。加強學生的動手能力、創新能力和知識運用能力。
2.提供了多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發，以培養學生的創新能力。
3.配套實訓資料齊全：提供每種實訓套件的元器件清單、焊接元器件的裝配圖和調試指導書，完成學生對電路認識、設計、焊接、調試、檢修等多種技能的實訓。
4.可配置通用電工電子實訓掛箱，擴展電工類、電子類的實訓項目。
三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜500VA
4.外形尺寸：1100mm×1300mm×2000mm（雙人座）
四、實訓的基本配置及功能
實訓裝置由實訓臺、電源柜、實訓套件、實訓工具、實訓掛箱等組成。采用兩面雙組型結構,正反兩面資源相同。
（一）實訓臺
實訓臺主要由實訓桌、實訓面板、實訓框架、頂部框架等組成。
1.正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
2.正反兩面各有一塊實訓功能板，分別提供：
1）九路AC220V電源插座接口，可為實訓掛箱、外配儀器設備提供工作電源；
2）四路固定直流電源，四路固定直流電源電壓分別為±12V、±5V。
3）一路可調直流電源：0～30V/1.5A連續可調，具有截止型短路軟保護和自動恢復功能。
4）變壓器（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）。
5)全功能DDS函數信號源
3.實訓屏為雙層結構。第一層用于掛放元件盒（備用）或?qū)嵱?xùn)掛箱（備用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4.頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
（二）電源柜
1.輸入電源：單相三線～220V ±10% 50Hz
2.輸出電流：2A
3.設有電源插座、電源控制系統，可為20個實訓臺提供工作電源；具有三相電源指示、漏電保護功能，使用安全可靠。
（三）實訓套件（2套/臺）
序號 | 名 稱 | 實訓目的 |
1 | 三端穩壓電源 | 掌握三端穩壓模塊的接線方法及應用； |
2 | 串聯型直流穩壓電源 | 掌握串聯型直流穩壓器的調試方法； |
3 | 低頻信號電壓放大器 | 掌握放大器的工作原理、裝配焊接工藝、調試方法； |
4 | 具有負反饋信號放大器電路 | 掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法； |
5 | 文氏橋振蕩器的焊接與制作 | 掌握運放741工作特點及文氏振蕩器的工作原理； |
6 | 電池電壓監視電路 | 熟悉應用廣泛的電壓監視器的工作原理及制作方法； |
7 | 電子催眠器 | 掌握單結管的工作原理及應用； |
8 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
9 | 語音報警喇叭 | 掌握門鎖防盜報警器電路的工作原理； |
10 | 邏輯測試器 | 了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理； |
11 | 正負脈沖信號 | 掌握正負脈沖的工作原理及集成的功能特性； |
12 | 智力競賽搶答器 | 了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法； |
13 | 迷你閃光彩燈 | 熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝； |
14 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理； |
15 | 臺燈調光器 | 了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理； |
16 | 實用CMOS觸摸鎖鑰 | 了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理； |
17 | 自動充電器 | 掌握變壓器、繼電器在電路中的運用，及該電路的工作原理； |
18 | 分立AM收音機 | 六管超外差便攜式，掌握收音機的工作原理及調試方法； |
19 | 數字萬用表 | 三位半顯示，可測電壓、電流、電阻、晶體管； |
20 | 實訓工具 | 實訓工具（2套/臺）2套/臺，配常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、恒溫烙鐵、焊錫絲、吸錫器、工具箱。 |
