SBDGDZ-02電工電子綜合實驗臺
一、產品概述
電工電子綜合實驗臺,電工電子綜合實驗設備能滿足教育部對高職和本科院校《電工基礎》、《電路原理》、《模擬電路》、《數字電路》課程的實訓，電工電子綜合實驗臺主要由實訓桌、電源控制屏、電路實驗模塊、一體化儀表、電路保護模塊等組成。

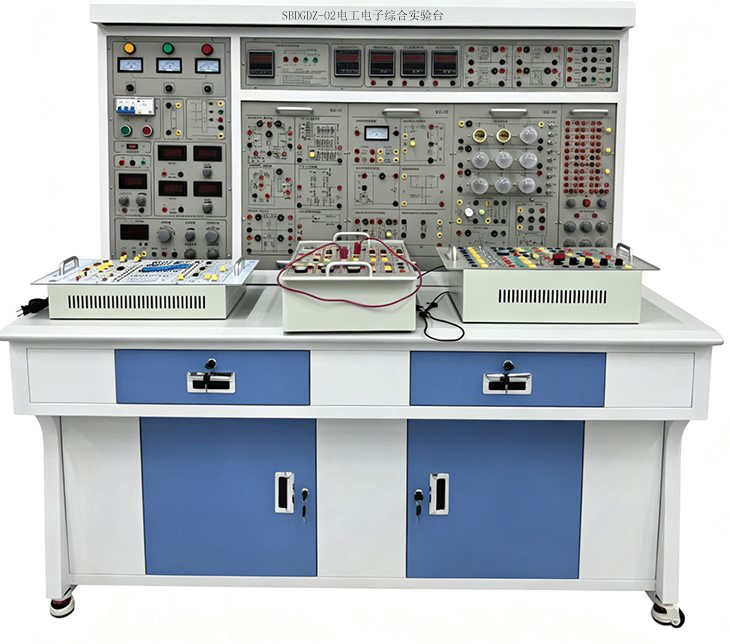

（圖片僅供參考、以實際配置為準）
二、技術參數
1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：168×70×153cm3
4、裝置容量：＜1.5KVA
1.實訓桌：需采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨材料，臺面厚度20mm 以上，高強度 PVC 封邊。需設有四個帶剎
車的輪子，便于移動和固定。實訓方凳尺寸不小于：330*230*400mm(長*寬*高）。
2.箱式電源屏：交直流電源、儀表及其它資源模塊，個數應控制在 8-10 個模塊，模塊與模塊之間結構獨立，源和信號必是關聯控制和反饋，落地式安裝方式，模塊放過和取出方便輕巧，后續實驗擴展方便和維護簡單。
3.交流電源：
3.1 提供線電壓 380V 交流電源、相電壓 220V 交流電源，交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。
3.2 配有 3 只指交流電壓表/供電/缺相指示，可數字顯示 380V 交流電源輸出電壓。
3.3 交流可調電源：0～250V 連續可調交流電源，電壓表顯示輸出電壓值，輸出具有短路、過流保護功能。
4.為滿足教學場景需要，平臺應設有電壓型漏電保護和高壓浮地隔離雙重保護，具有短路報警功能。
5.交流電源保護系統要求：
1）主要功效：防止和減少電源短路、線路錯接燒損器件或設備。
2）主要參數：
（1）硬件設有快速短路保護一組和軟保護電路一組，適用于三相 AC380V 電路。
（2）電路組成：由主電路、檢測控制電路、報警復位電路組成。
（3）三相不平衡檢測報警：能實時檢測三相電源線路的不平衡和缺相，出現上述故障時發出聲光報警。
（4）短路保護：具備可靠的處理線間、相間短路或過載，只要任意線或相發生短路即可跳閘切斷輸出，不會燒壞保險絲 ；具有實驗線路操作短路過載提示，所操作的實驗實訓電路發生接線錯誤（線路短接或負載過小），均能可靠的跳閘保護，且同時切斷三相輸出，保障操作者安全，并對發生故障的線路提示報警，故障排除后復位重新合閘即可重新使用。
（5）在線路故障（短路/缺相）時能精準報出哪一線故障，線路故障燈閃爍且發出報警音，同時切斷該線路及三相輸出，故障排除后或復位重新合閘即可重新使用。
6.日光燈組件：配有實訓所用日光燈燈管一支，將燈管燈絲線頭引至快速接線柱上，配有一體式燈罩，燈罩專用日光燈設計，采用半包方式，兩邊半圓孤設計，日光燈裝罩殼內部，防止碰撞損壞，開有發光觀測孔，并設計日光燈接線柱，方便外部連接接入。
7.直流電源模塊：
7.1 可調穩壓電源：提供兩路 0～30V/1A可調穩壓電源，從 0V 起調，自動保護輸出，自帶輸出監示。兩路穩壓源既可單獨使用，也可組合構成 0~±30V 或0~±60V 電源，設有擴容接線端，可擴展至 2A 容量。
7.2 提供四路固定直流電源輸出：±12V、 ±5V，每路均具有短路、過流保護和自動恢復功能。
7.3 可調恒流源：提供一路 0～200mA 連續可調恒流源，分 2mA、20mA、200mA 三檔，按鍵切換檔位，從 0mA 起調，調節精度 1‰，負載穩定度≤5×10-4 ，額定變化率≤5×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
8.智能交/直流數字電壓、電流表(一體化儀表)
8.1 工業柜裝一體表， 一體化數字顯示器，具有高穩定性、高響應速度、高精度、低功耗等特點。
8.2 智能交/直流電壓表，測量范圍：0~ 500V，至少四檔量程切換，具有 mV、V 兩種實際測量單位。檔位自動/手動切換。
8.3 智能交/直流電流表，測量范圍：0~ 10A，至少四檔量程切換，具有 mA、A 兩種實際測量單位。檔位自動/手動切換。
8.4 具有真有效值測量，可對各種復雜的波形進行真有效值測量。
8.5 保護：儀表超量程自動保護，輸出開關量信號，可切斷控制屏的主電源。
9.智能交流功率、功率因數表：工業級標準儀表，主控芯片采用進表專用芯片，液 LED顯示測量參數，具有高穩定性、高響應速度、高精度、低功耗等特點。可測有功功率/無功功率，精度為 0.5 級，測量負載的有功功率、無功功率、功率因數及負載的性質等；量程：電壓、電流量程分別為 450V、5A，頻率 0－60Hz，功率因數 0～1。儀表超量程自動保護，輸出開關量信號，可切斷控制屏的主電源。
10.函數信號發生器：輸出波形：正弦波、方波、脈沖波、三角波、TTL/COMS 數字信號、任意波等；頻率范圍：0-15MHz；幅度范圍：5mVp-p～20Vp-p；外測頻率范圍：0-60MHZ。
11、電路原理模塊面板；
12、電工基礎模塊面板；
12、模擬電路模塊面板；
13、數字電路模塊面板。
三、實驗項目
（一） 電路實驗
1．基本電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．電阻的串聯和并聯電路
4．電阻的混聯電路
5．直流電阻電路故障的檢查
6．線性與非線性電路元件伏安特性的測繪
7．電位、電壓的測定及電路電位圖的繪制
8．基爾霍夫定律驗證及故障判斷
9．疊加定理驗證及故障判斷
10．電壓源與電流源的等效變換
11．戴維南定理的驗證
12．諾頓定理驗證
13．雙口網絡測試
14．互易定理驗證
15．最大功率傳輸條件測定
16．R、L、C 元件阻抗特性的測試
17．RC 串、并聯選頻網絡特性測試
18．R、L、C 串聯諧振電路的研究
19．受控源 VCCS、VCVS 的實驗研究
20．通過擴展模塊接入區可以任意擴展實驗項目
(二)模擬電路實驗
1. 晶體管共射極單管放大器
2. 場效應管放大器
3. 負反饋放大器
4. 射極跟隨器
5. 差動放大器
6. 集成運算放大器指標測試
7. 集成運算放大器的基本應用-模擬運算電路
8. 集成運算放大器的基本應用-信號處理(有源濾波器)
9. 集成運算放大器的基本應用-信號處理(電壓比較器)
10. 集成運算放大器的基本應用-信號處理(波形發生器)
11. RC 正弦波振蕩器
12. LC 正弦波振蕩器
13. 函數信號發生器的組裝與調試
14. 壓控振蕩器
15. 低頻功率放大器 I-OTL 功率放大器
16. 低頻功率放大器 II-集成功率放大器
17. 直流穩壓電源 I-串聯型晶體管穩壓電源
18. 直流穩壓電源 II-集成穩壓器
19. 晶閘管可控整流電路
(三)數字電路實驗
1.晶體管開關特性、限幅器與鉗位器
2. TTL 集成邏輯門的邏輯功能與參數測試
3. CMOS 集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 使用門電路產生脈沖信號--自激多諧振蕩器
6. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
7. 555 時基電路及其應用
8. 綜合實驗：智力競賽搶答裝置 、電子秒表、隨機存取存儲器及其應用等。
